碟形彈簧型式品種繁多，設計計算方法也有數十種之多。這里只介紹普通等截面碟形彈簧的標準GB/T1972-2005采用的設計計算方法。

一、  碟形型式

單片碟形彈簧的結構型式分兩種 ：一種是無支承面碟形彈簧（圖1-a）；另一種是有支承面碟形彈簧（圖1-b）。

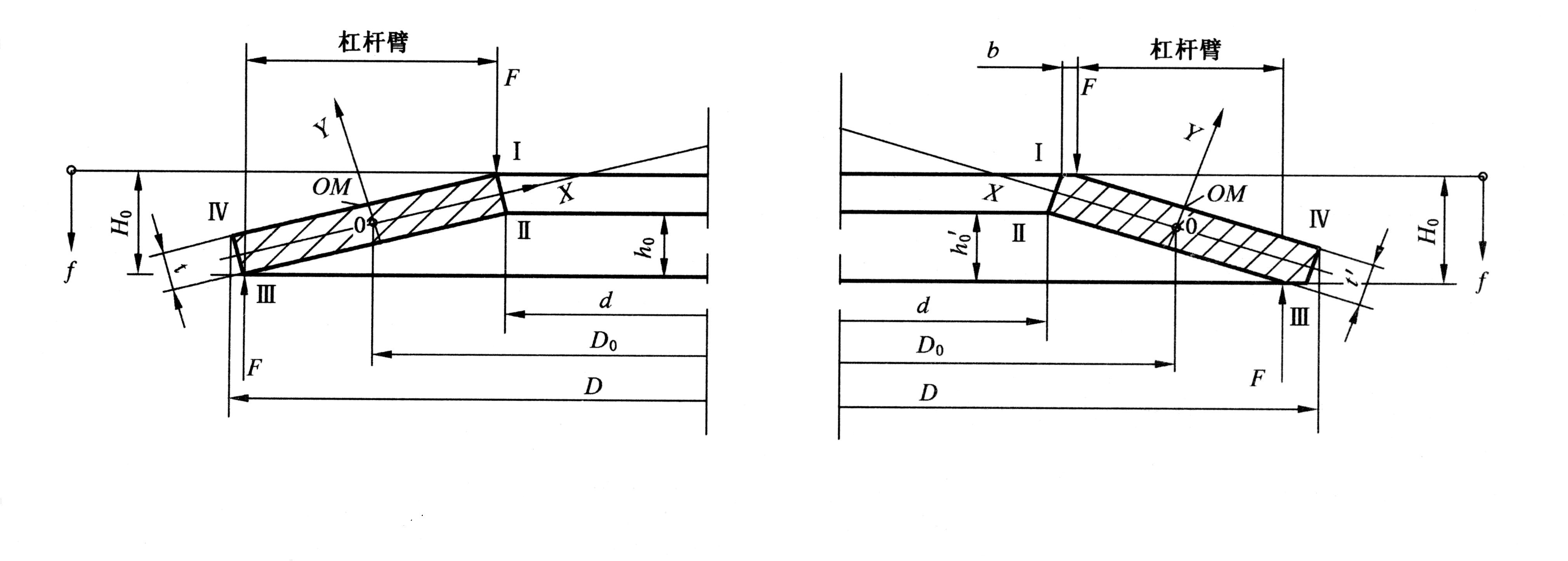

圖1-a 無支承面  圖1-b有支承面

二、 碟簧尺寸、參數名稱及單位

碟簧尺寸、參數名稱、代號及單位按表1的規定。

                       表   1

 三、  碟簧組合方式

    碟簧組合方式分還是為對合（圖2）及疊合（圖3）兩種，可混合組合（圖4）

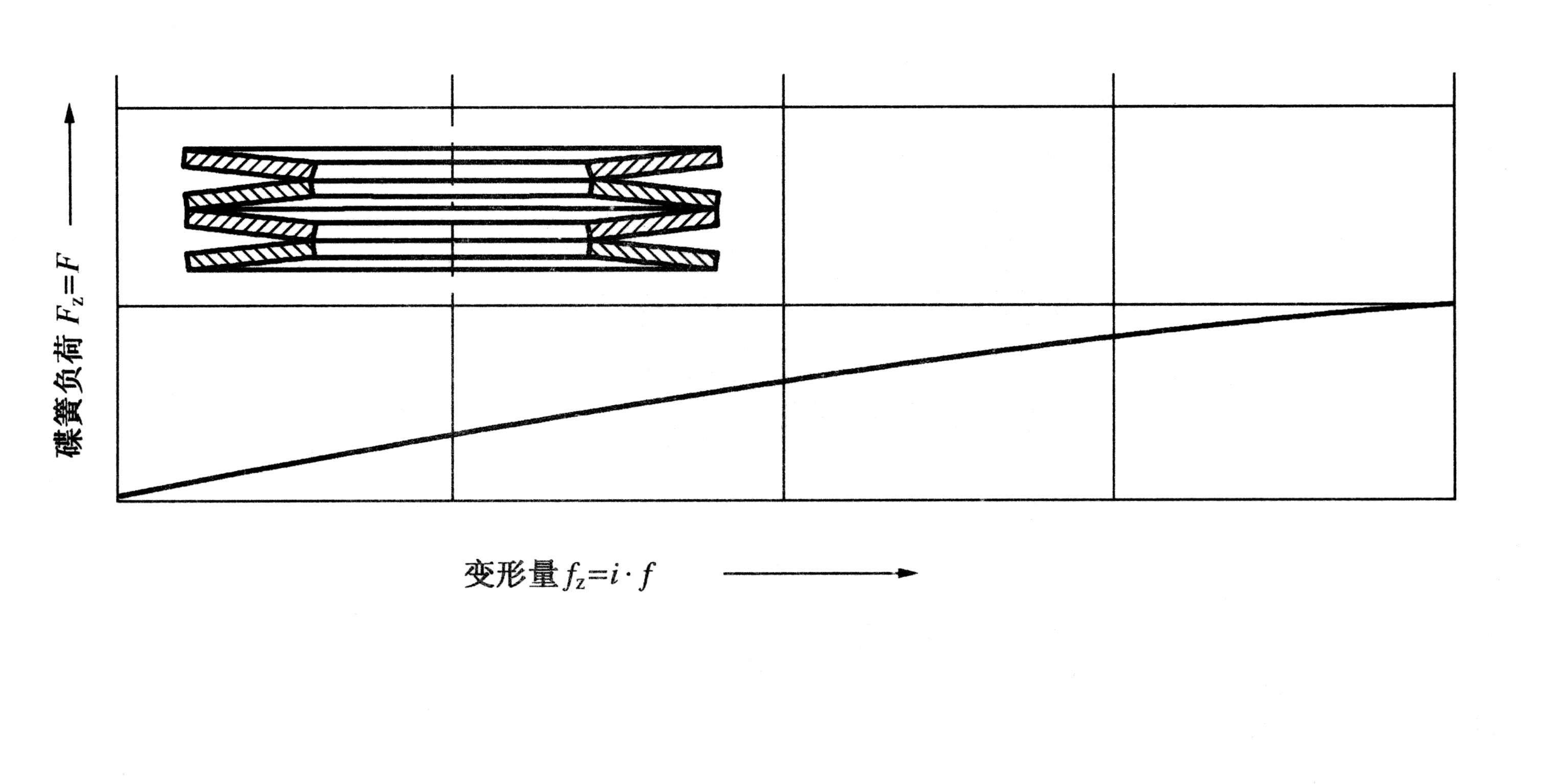

圖2對合組合碟簧

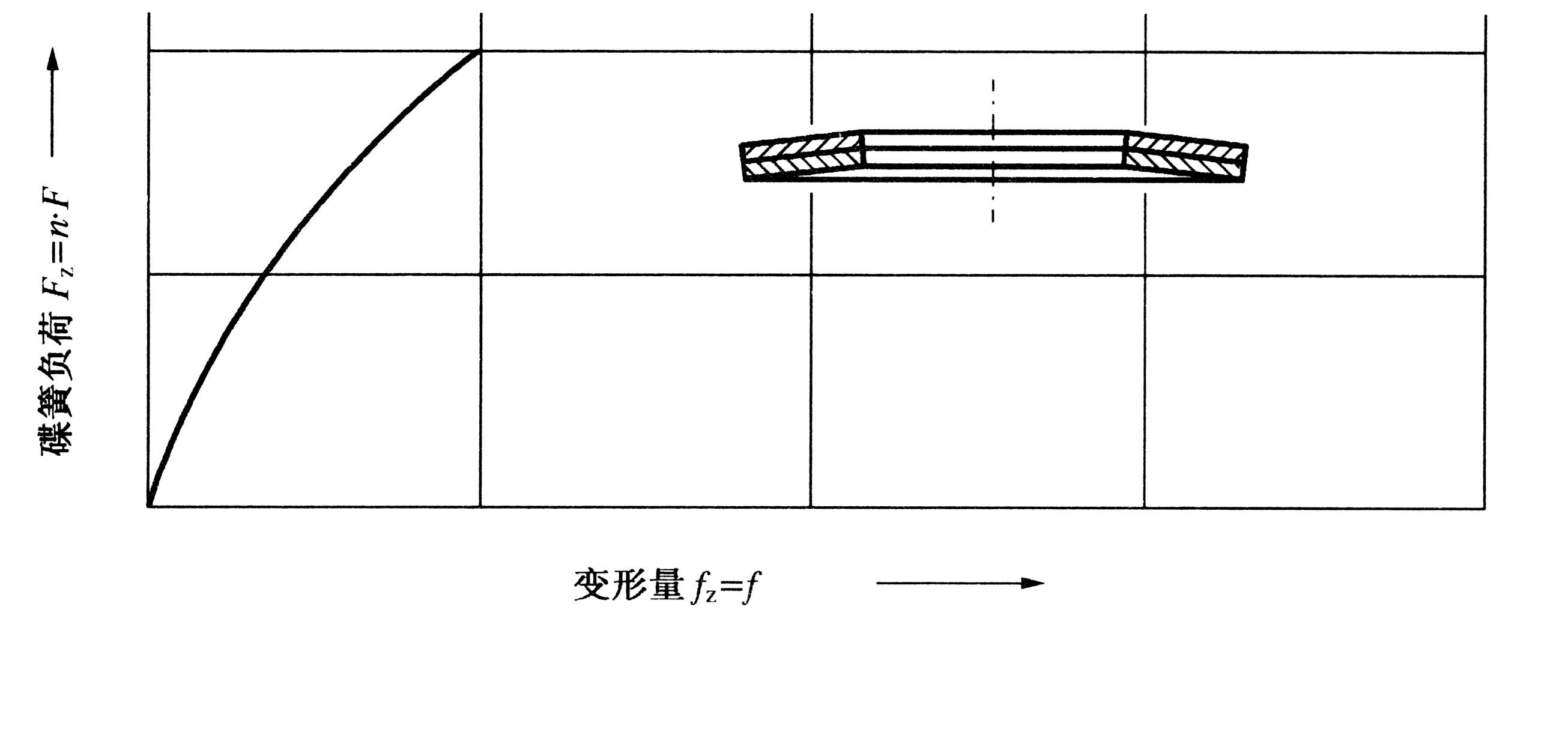

圖3疊合組合碟簧

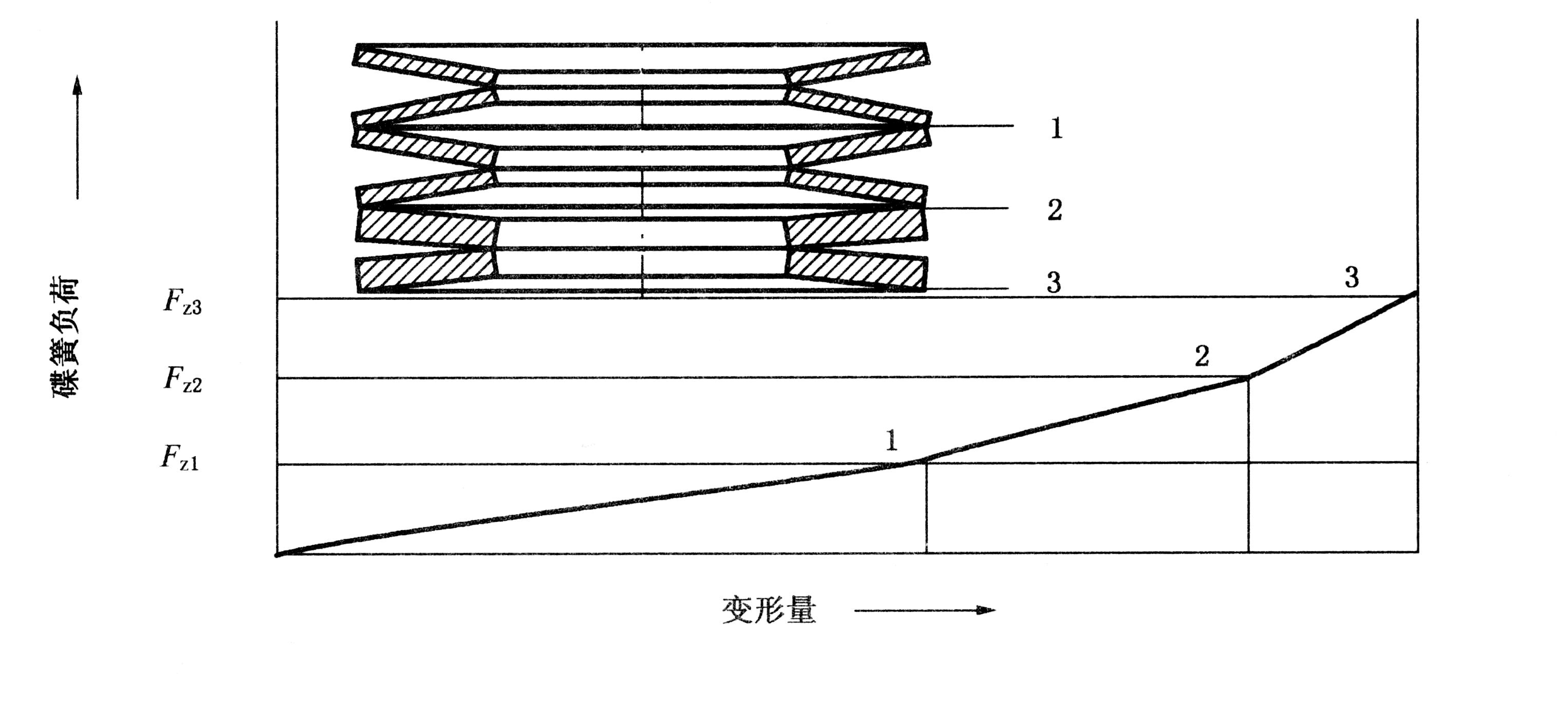

圖4 可混合對合組合碟簧

四、    單片碟簧的計算公式

1、碟簧負荷從公式可知：

⑴、碟簧負荷與所用材料的彈性模量成正比；彈簧鋼E=206×103N/mm2；

⑵、碟簧負荷與所用材料的厚度t成三次方成正比；

⑶、碟簧負荷與碟簧外徑的二次方成反比；

⑷、碟簧負荷與h₀／t、f／t有關；

⑸、碟簧負荷與μ2有關、彈簧鋼的泊松比為0.3；

⑹、碟簧負荷與系數K1成反比，與系數K4的平方成正比；

可是K1與圖解、直徑比有關。

碟形彈簧壓平時的負荷

而C1與C2又與t′有關。

    對有支承面的碟簧，K4按（4）式計算。并在式（5）、（6）中和下文公式中以t′代替t ，以h0′= H0 - t′代替h0

2、計算應力

碟簧位置OM 處的應力

碟簧內徑上表面處的應力

㏑是以e為底數的自然對數。

碟簧內徑下表面處的應力為

碟簧外徑下表面處的應力為

碟簧外徑上表面處的應力為

負值說明該點的壓力均為壓應力。

3、碟簧變形能

 4、碟簧剛度

注：①、銳角矩形截面的碟簧，采用公式⑴計算碟簧負荷時，對于E=206000 N/mm2和μ=0.3的鋼，其計算值與精確理論值比約高出8% - 9%,這將補償因位置Ⅰ和Ⅲ處的杠桿臂的縮短而造成的實際碟簧負荷的增大。

    ②、D／t > 40的超薄碟簧，按⑴計算，結果數值偏大，應考慮圖紙母線的彎曲。D／d < 1.8的超小直徑比的碟簧，必須考慮沿半徑方向杠桿臂的縮短，其計算方法應特殊考慮。

對于杠桿臂的縮短，可以影響力的大小，所以碟形彈簧就派生出有支承面的碟簧，這樣無支承面碟簧在上下面的支承面的影響下，力增大了。為使標準碟簧力不變，這樣就可以將原有厚度減薄，一來節約資源，二來減輕重量。所以標準碟簧的支承面寬度一般在D/150左右，其減薄比例為表2：

                      表   2

只有碟簧厚度t ≧ 6.5 mm  時才有應用，因?yàn)闃?biāo)準規定碟簧厚度t≧ 6.5 mm時是用鍛坯加工的。

③、碟形彈簧f- F特性線不是線性的，不同的h0／t有不同的特性線。

④、碟形彈簧的理論計算公式與實際有差異。

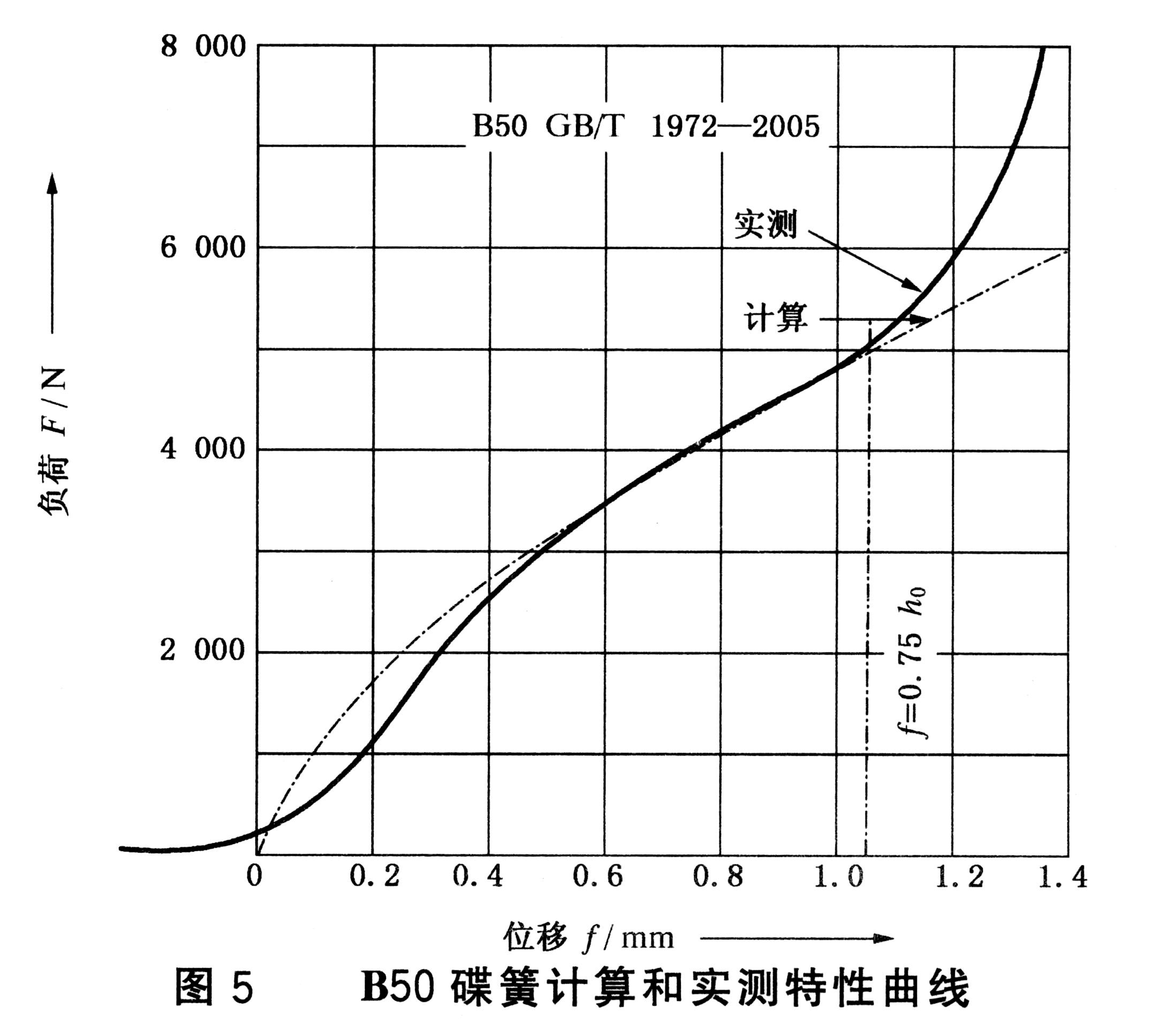

           例如：B50碟簧計算和實測特性曲線有如圖差異。

其原因有：⒈）碟簧的理論與實際有不符之處；

⒉）當f / h0 > 0.75時，由于實際杠桿臂縮短，碟簧負荷比計算值要大，這部分的計算特性曲線與實測特性曲線有較大的差別，所以標準對負荷的偏差用Ff = 0.75h0考核。

⑤、疊合組合碟簧  FZ = n · F

                 fz = f

                      Hz = H0 + (n-1) ·t

⑥、對合組合碟簧  FZ = F

                 fz = i · f

                      Hz = i · H0

⑦、復合組合碟簧  FZ = n · F

                 fz = i · f

                 Hz = i ·[ H0 + (n-1) ]·t

⑧、實際設計與使用中要考慮摩擦力，具體加減系數可參見GB / T1972-2005。

5、壽命設計

碟簧作用負荷不變或在長時間內只有偶然變化，在規定壽命內變化次數 < 1×104次，稱之為靜載荷。而作用在碟簧上的負荷在預加負荷F1和工作負荷F2之間循環變化，在規定壽命內變化次數 > 1×104次，稱之為變負荷。

    靜載荷承載前用壓平負荷效驗Ff = h0產生的σOM ，應接近彈簧材料的屈服極限σs ，如用標準中的彈簧鋼，一般σs = 1400–1600 N/mm2。

    變載荷的壽命是由Ⅱ處或Ⅲ處的預載和終載決定的。預載產生的應力為σmin ，終載產生的應力為σmax 。

有了這兩個預載，根據不同的厚度，再到GB / T1972-2005標準中三個疲勞強度曲線圖中找出對應的壽命線域。如圖所示。

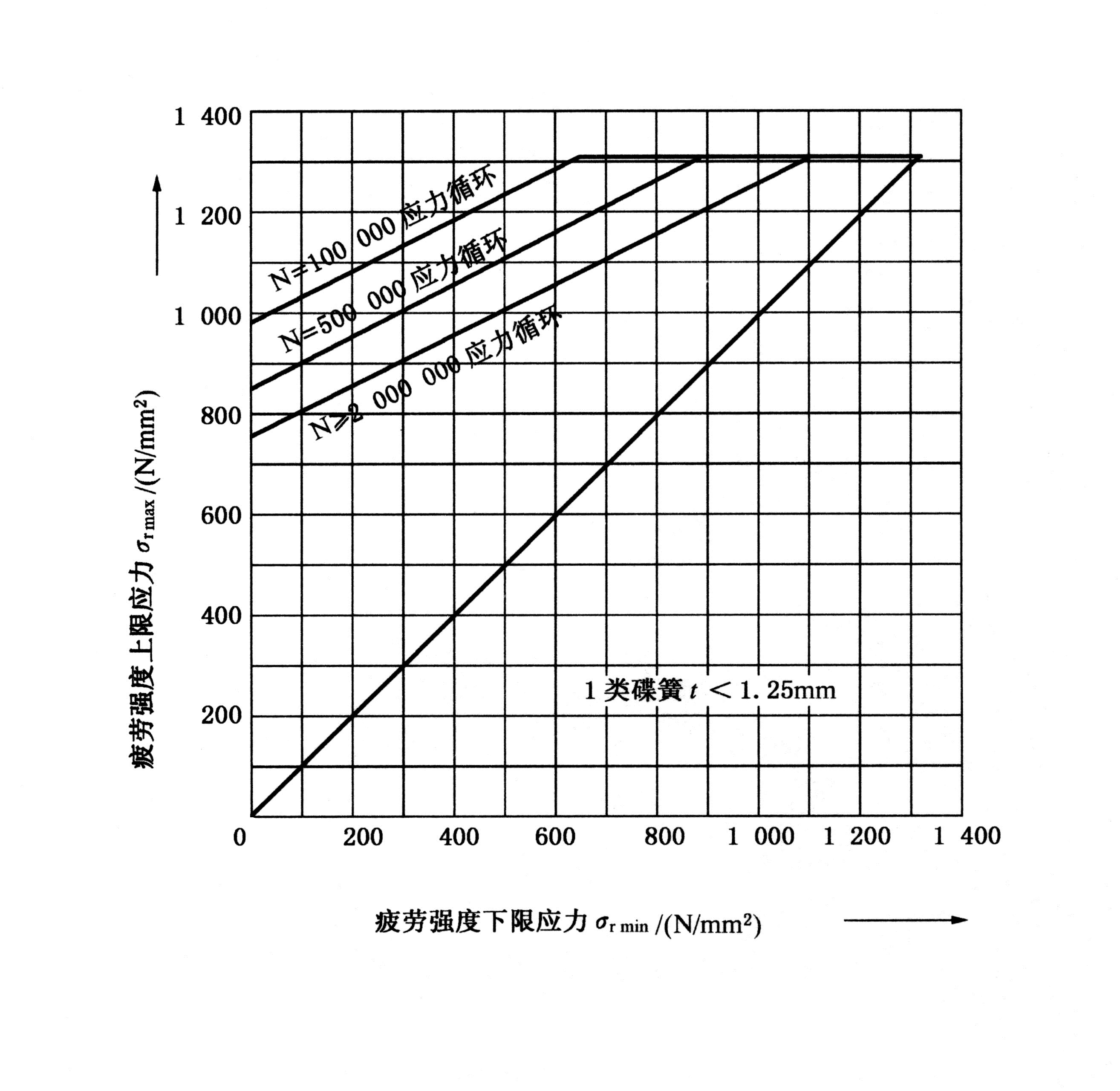

圖 6     t < 1.25 mm 碟簧的疲勞強度曲線圖

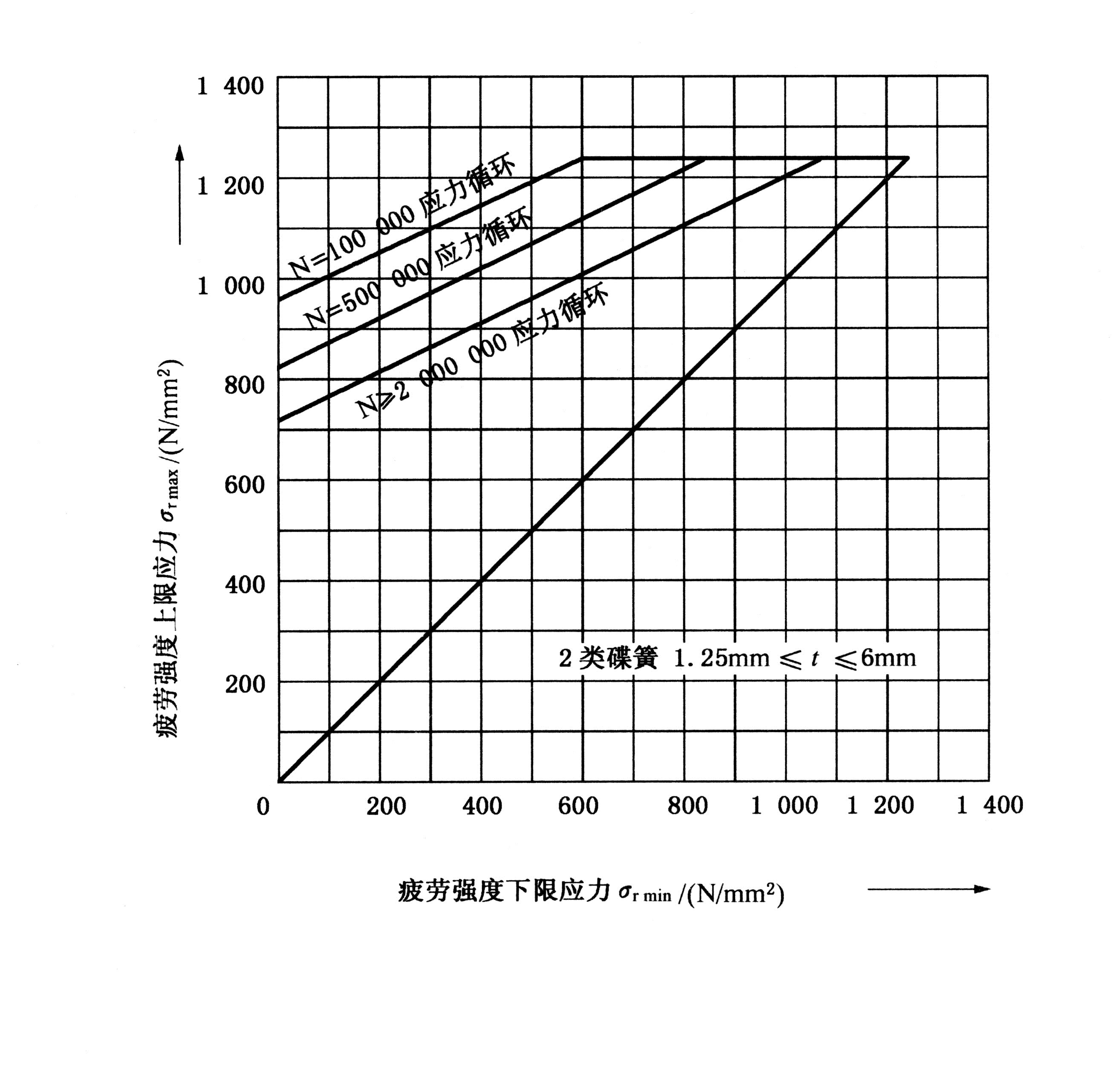

 圖 7    1.25 mm ≤ t ≤ 6 mm 碟簧的疲勞強度曲線圖

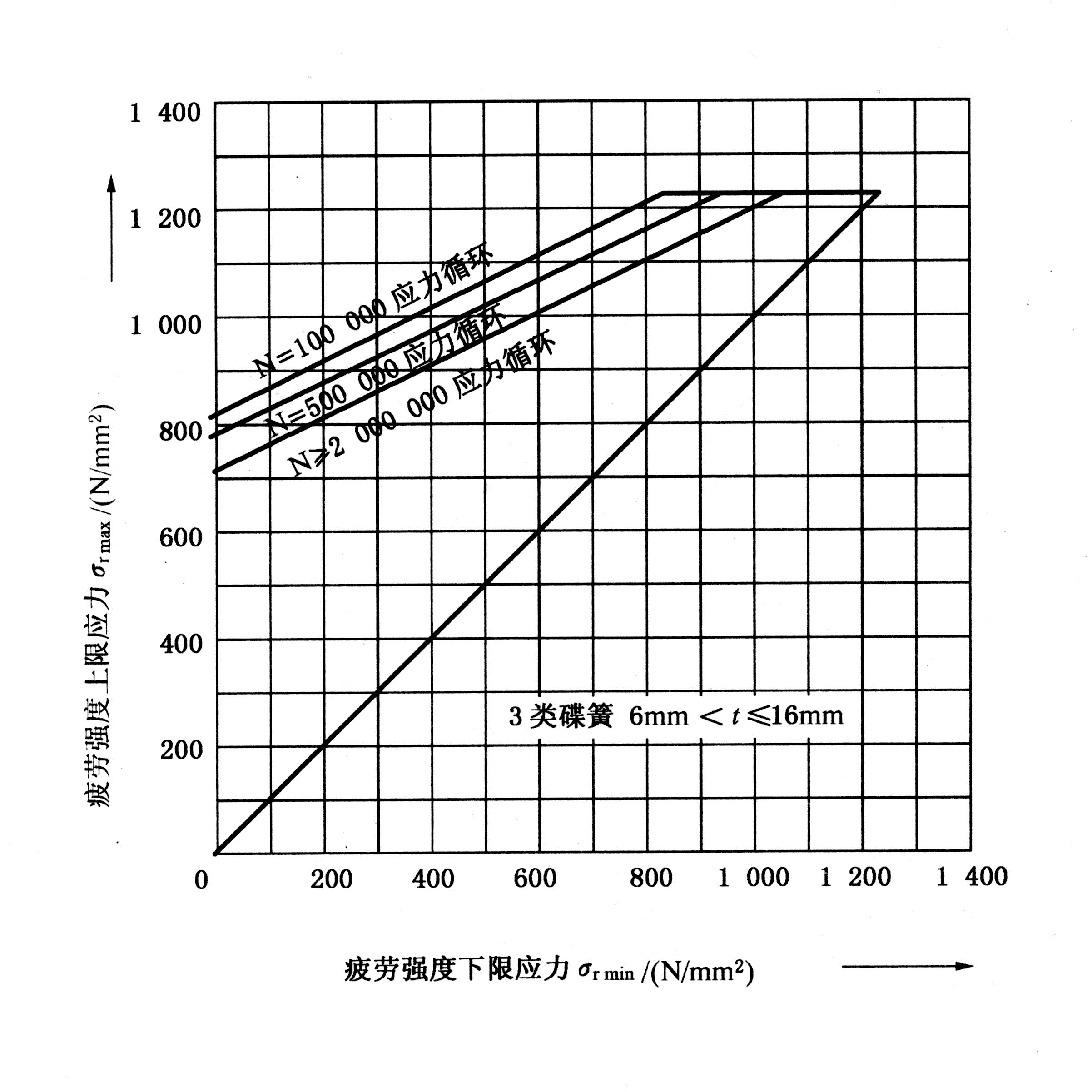

圖8    6 mm < t ≤ 16 mm 碟簧的疲勞強度曲線圖
