Disc spring

碟形彈簧

全部分類
產品名稱

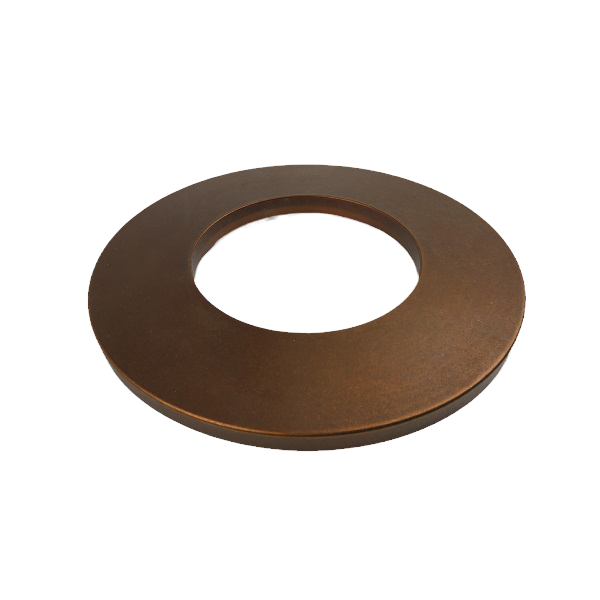

GBT1972-國標碟形彈簧

為了更長的使用壽命，銳爾立?碟簧制程也精益求精： 沖壓：內外精沖生產，提高內外徑真圓度、光亮帶，通過研磨表面處理，清除縱向溝紋，使之更光滑，有更高的疲勞壽命； 車加工：內外精密車削，車工紋方向與主要應力方向一致，減少破裂的危險，提高疲勞壽命。 熱處理：有溫度監控，碳勢監控，智能控制，可以查詢歷史數據，報警查詢，數...
產品名稱

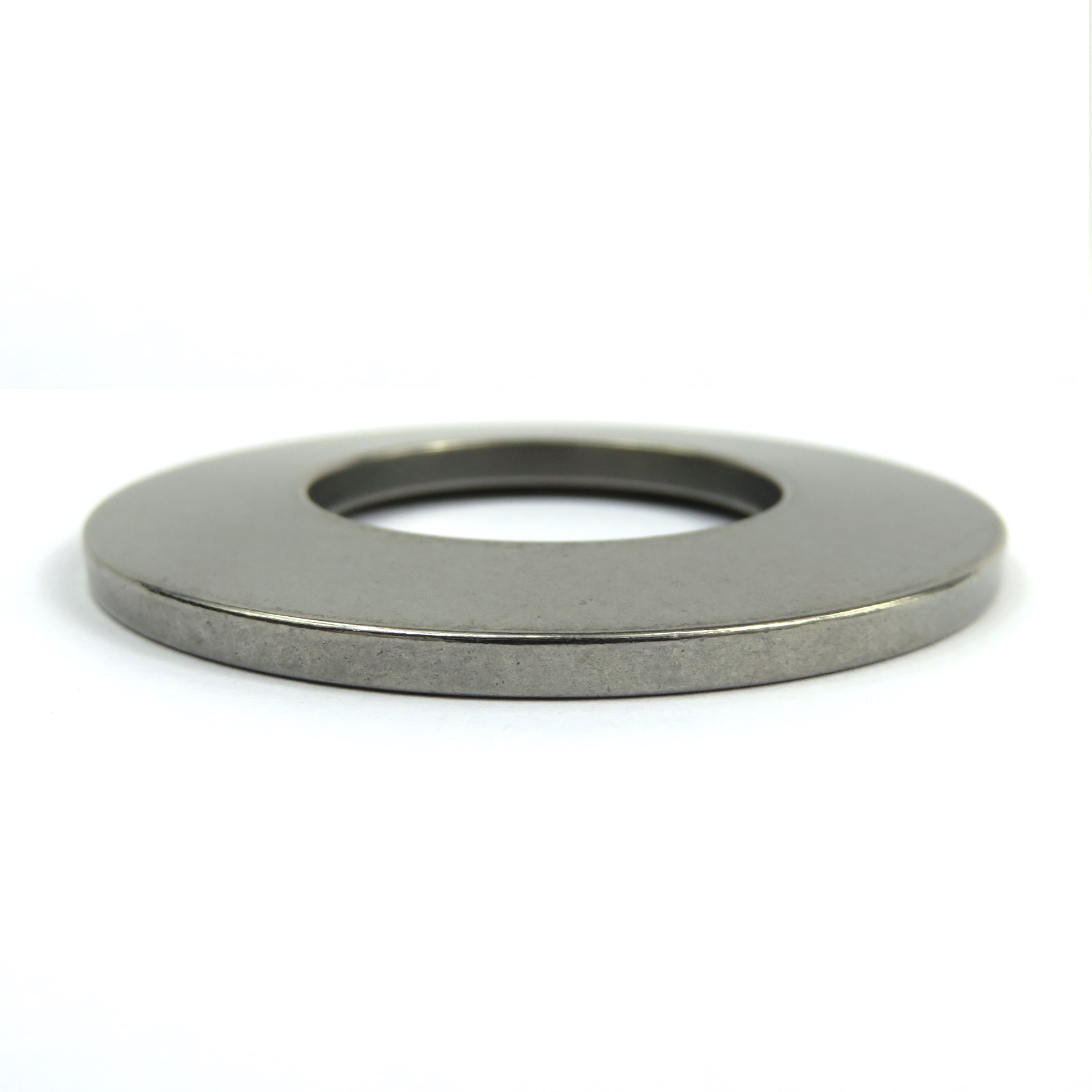

DIN2093-德標碟形彈簧

碟形彈簧設計計算碟形彈簧型式品種繁多，設計計算方法也有數十種之多。這里只介紹普通等截面碟形彈簧的標準GB/T1972-2005采用的設計計算方法。碟形型式單片碟形彈簧的結構型式分兩種 ：一種是無支承面碟形彈簧（圖1-a）；另一種是有支承面碟形彈簧（圖1-b）。圖1-a 無支承面 圖1-b有支承面2、 碟簧尺寸、參數名稱...
產品名稱

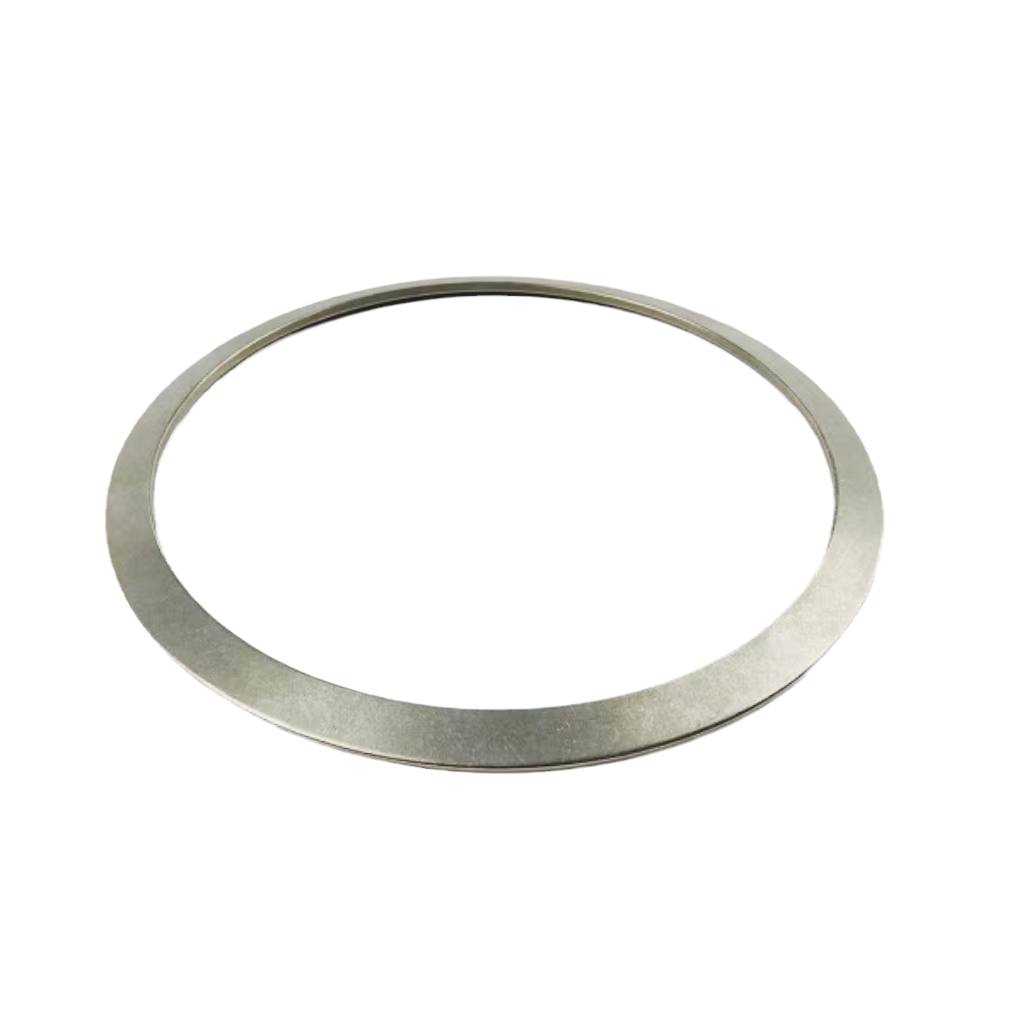

耐高溫碟形彈簧

【問】：常用耐高溫材質有哪些？他們耐溫范圍多少？【銳爾立?】：推薦耐超高溫材質：Inconel X-750，Inconel 718，Nimonic 90，其余材質/牌號/執行標準/耐溫范圍及板材厚度，請參考下表：碟形彈簧設計計算 碟形彈簧型式品種繁多，設計計算方法也有數十種之多。這里只介紹普通等截面碟形彈簧的標準GB...
產品名稱

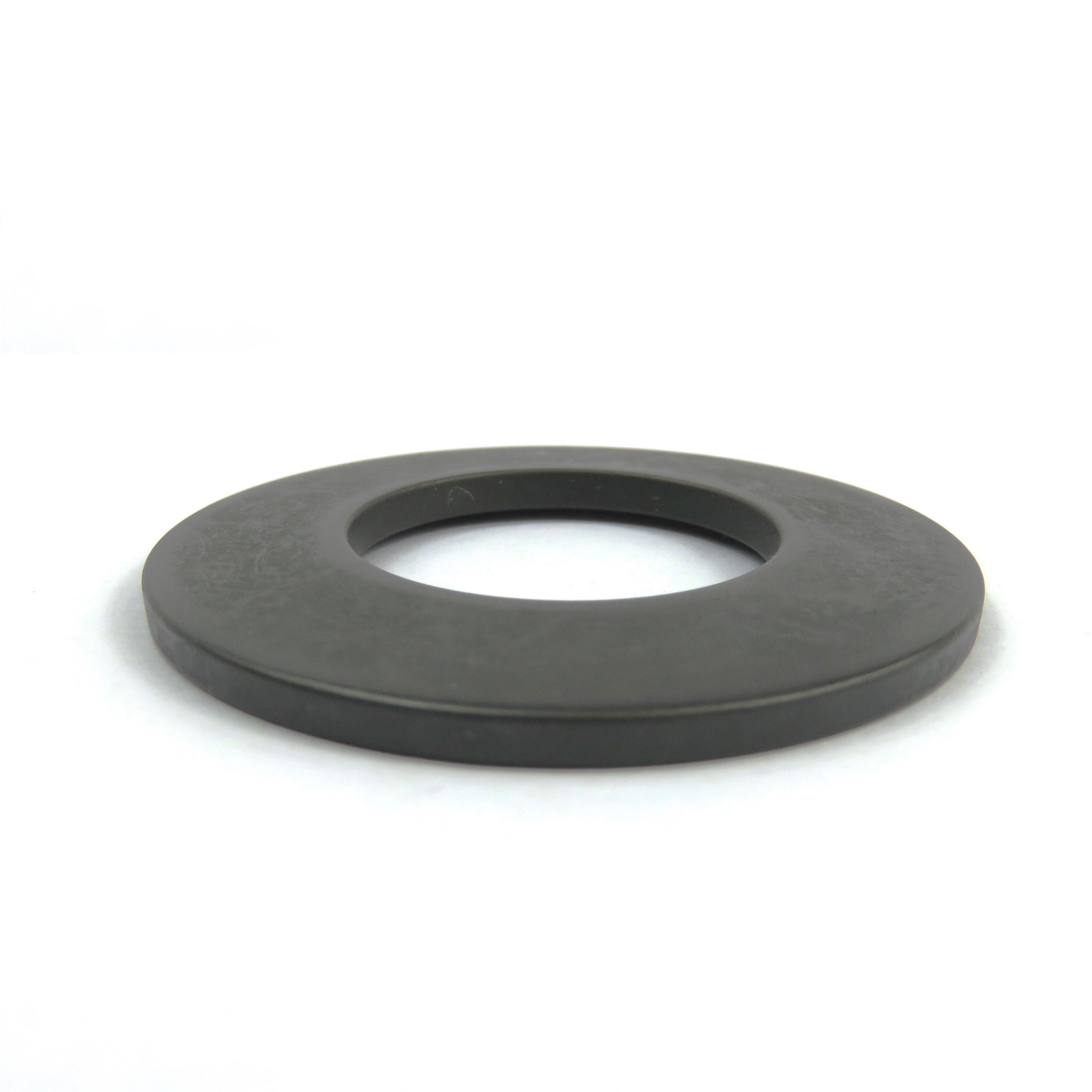

耐腐蝕蝶形彈簧

【銳爾立彈性技術】蝶形彈簧簡介：碟形彈簧為圓錐形盤狀，適用于空間狹小、負載很大的場合，既可以單個使用，又可以多個串聯或并聯使用，特點：變載荷、剛度大、省空間。應用：于航天，航空，核電，工程機械，重型設備，橋梁，海洋工程，電梯，閥門，白色家電，3C電子等；【銳爾立彈性】生產德標，國標蝶形彈簧，標準包含：DIN2093，G...
產品名稱

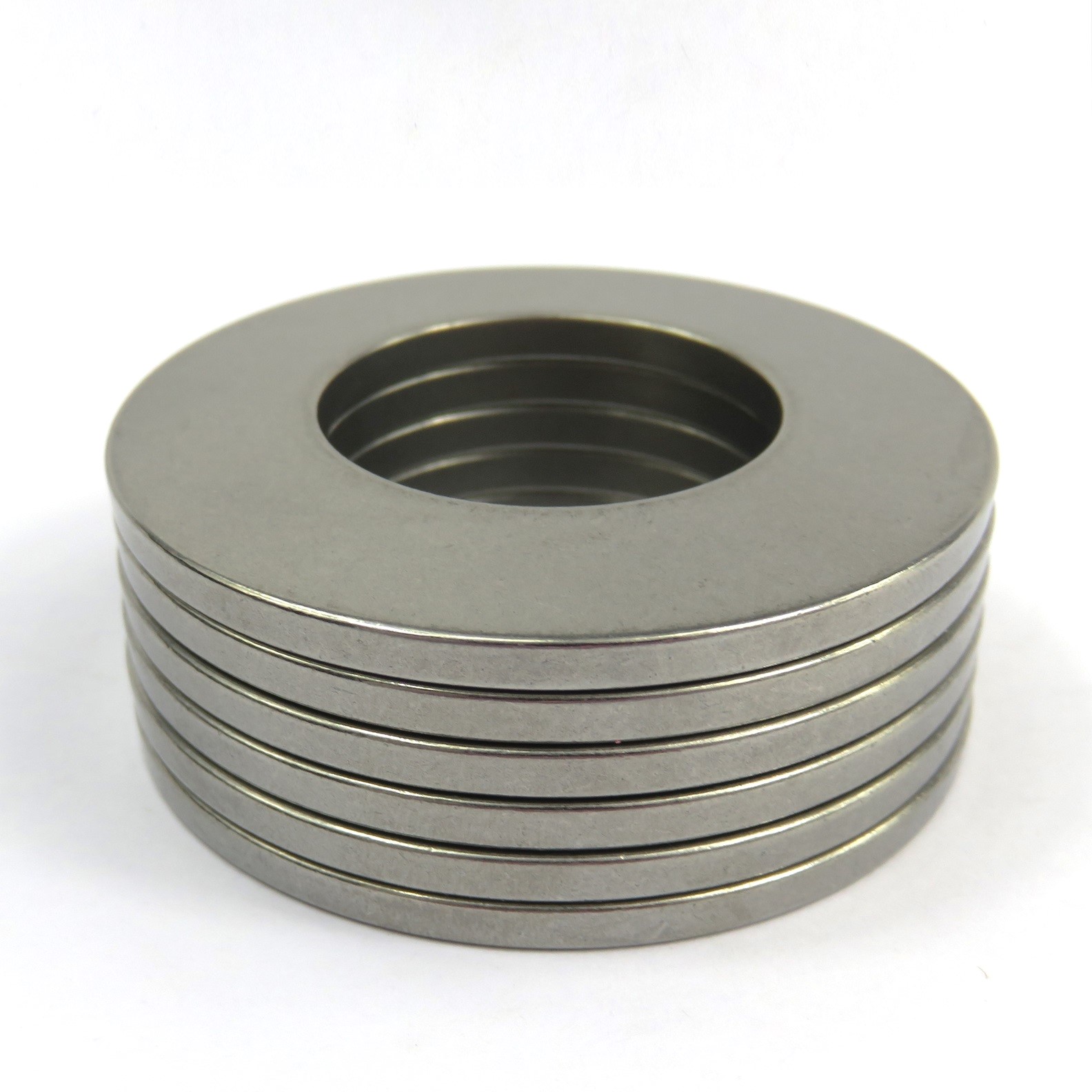

閥門用碟形彈簧

由于蝶簧可預測性，可靠性和無與倫比的疲勞壽命，當用于安全閥，電梯離合器和安全制動器以及工業管道系統的支撐等關鍵應用時，碟形彈簧比其他類型的彈簧(如螺旋彈簧，鐘形墊圈，鐘形彈簧和錐形墊圈)更受青睞；貝爾維爾墊圈在閥門中的一個常見應用是填料的動態加載；術語“動態加載”是指使用閥門彈簧來維持密封上的負載；閥瓣用于保持壓蓋從動...
產品名稱

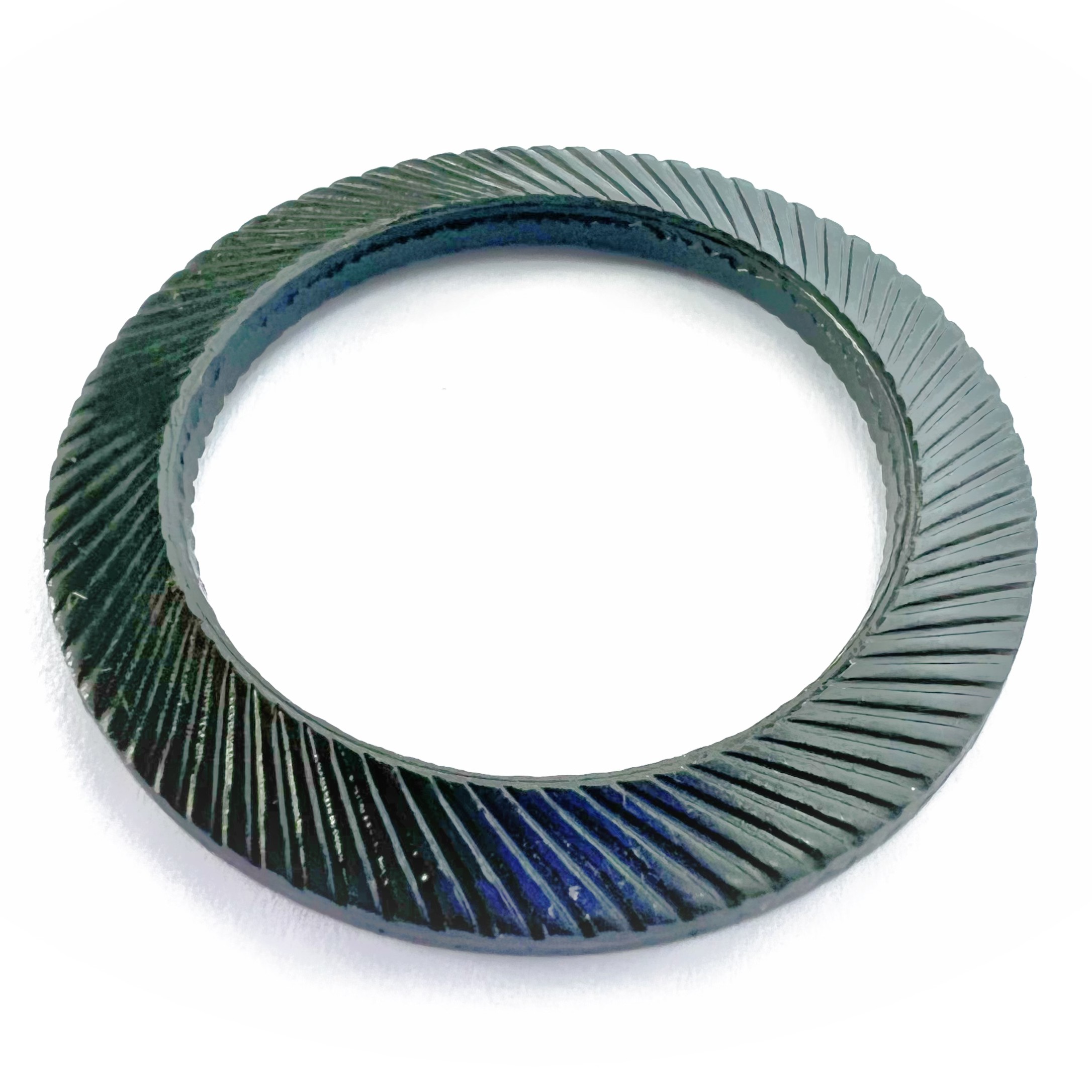

齒面碟形防松墊圈

銳爾立專業生產齒面碟形防松墊圈，國標參與制定者。
首頁 上一頁
1
2
下一頁
末頁

碟形彈簧介紹

碟形彈簧設計計算

碟形彈簧型式品種繁多，設計計算方法也有數十種之多。這里只介紹普通等截面碟形彈簧的標準GB/T1972-2005采用的設計計算方法。

  1. 碟形型式

單片碟形彈簧的結構型式分兩種 ：一種是無支承面碟形彈簧（圖1-a）；另一種是有支承面碟形彈簧（圖1-b）。

圖1-a 無支承面 圖1-b有支承面

2、 碟簧尺寸、參數名稱及單位

碟簧尺寸、參數名稱、代號及單位按表1的規定。


表 1

尺寸、參數名稱

代 號

單 位

外徑

D

mm

內徑

d

中性徑

D0

厚度

t

有支承面碟簧減薄厚度

t′

單片碟簧的自由高度

H0

組合碟簧的自由高度

Hz

無支承面碟簧壓平時變形量的計算值 h0 = H0 - t

h0

有支承面碟簧壓平時變形量的計算值h0′ = H0 - t′

h0′

支承面寬度

b

單片碟簧壓平時的計算高度

Hc

組合碟簧壓平時的計算高度

Hzc

單片碟簧的負荷

F

N

壓平時的碟簧的負荷的計算值

Fc

與變形量fz對應的組合碟簧負荷

Fz

考慮摩擦?xí)r疊合組合碟簧負荷

FR

對應于碟簧變形量f1 ，f2 ，f3 ，…… 的負荷

F1，F(xiàn)2 ，F(xiàn)3 ，……

單片碟簧在f = 0.75 h0 時的負荷

Ff = 0.75 h0

與碟簧負荷F1，F(xiàn)2 ，F(xiàn)3 ，……對應的碟簧高度

F1，F(xiàn)2 ，F(xiàn)3 ，……

mm

單片碟簧的變形量

f

對應于碟簧負荷F1，F(xiàn)2 ，F(xiàn)3 ，……的變形量

f1 ，f2 ，f3 ，……

不考慮摩擦力時疊合組合碟簧或?qū)辖M合碟簧的變形量

fz

負荷降低值（松弛）

ΔF

N

高度減少值（蠕變）

ΔH

mm

對合組合碟簧中對合碟簧片數或疊合組合碟簧中疊合碟簧組數

i


疊合組合碟簧中碟簧片數

n

碟簧剛度

F′

N/mm

碟簧變形能

U

N·mm

組合碟簧變形能

UZ

直徑比C = D/d

C


碟簧疲勞破壞時負荷循環次數

N

摩擦系數

fM，fR

彈性模量

E

N/mm2

泊松比

μ


計算系數

K1，K2 ，K3 ，K4

N/mm2

計算應力

σ

位置OM、Ⅰ、Ⅱ、Ⅲ、Ⅳ處（見圖1）的計算應力

σOM，σⅠ，σⅡ，σⅢ，σⅣ

kg

變負荷作用時計算上限應力

σmax

變負荷作用時計算下限應力

σmin

變負荷作用時對應于工作行程的計算應力幅

σa

疲勞強度上限應力

σr max

疲勞強度下限應力

σr min

疲勞強度應力幅

σra

質量

m

注：中性徑指碟簧截面翻轉點（中性點）所在圓直徑。 D0 =（D – d）/ ㏑（D/d）

kg

3、碟簧組合方式

碟簧組合方式分還是為對合（圖2）及疊合（圖3）兩種，可混合組合（圖4）

圖2對合組合碟簧

圖3疊合組合碟簧


圖4 可混合對合組合碟簧

對于杠桿臂的縮短，可以影響力的大小，所以碟形彈簧就派生出有支承面的碟簧，這樣無支承面碟簧在上下面的支承面的影響下，力增大了。為使標準碟簧力不變，這樣就可以將原有厚度減薄，一來節約資源，二來減輕重量。所以標準碟簧的支承面寬度一般在D/150左右，其減薄比例為表2：

表 2

厚度比

A

B

C

t`/t

0.94

0.94

0.96

只有碟簧厚度t ≧ 6.5 mm 時才有應用，因?yàn)闃?biāo)準規定碟簧厚度t≧ 6.5 mm時是用鍛坯加工的。

③、碟形彈簧f- F特性線不是線性的，不同的h0／t有不同的特性線。

④、碟形彈簧的理論計算公式與實際有差異。

例如：B50碟簧計算和實測特性曲線有如圖差異。

其原因有：⒈）碟簧的理論與實際有不符之處；

⒉）當f / h0 > 0.75時，由于實際杠桿臂縮短，碟簧負荷比計算值要大，這部分的計算特性曲線與實測特性曲線有較大的差別，所以標準對負荷的偏差用Ff = 0.75h0考核。

⑤、疊合組合碟簧 FZ = n · F

fz = f

Hz = H0 + (n-1) ·t

⑥、對合組合碟簧 FZ = F

fz = i · f

Hz = i · H0

⑦、復合組合碟簧 FZ = n · F

fz = i · f

Hz = i ·[ H0 + (n-1) ]·t

⑧、實際設計與使用中要考慮摩擦力，具體加減系數可參見GB / T1972-2005。

5、壽命設計

碟簧作用負荷不變或在長時間內只有偶然變化，在規定壽命內變化次數 < 1×10次，稱之為靜載荷。而作用在碟簧上的負荷在預加負荷F1和工作負荷F2之間循環變化，在規定壽命內變化次數 > 1×10次，稱之為變負荷。

靜載荷承載前用壓平負荷效驗Ff = h0產生的σOM ，應接近彈簧材料的屈服極限σs ，如用標準中的彈簧鋼，一般σs = 1400–1600 N/mm2。

變載荷的壽命是由Ⅱ處或Ⅲ處的預載和終載決定的。預載產生的應力為σmin ，終載產生的應力為σmax 。

有了這兩個預載，根據不同的厚度，再到GB / T1972-2005標準中三個疲勞強度曲線圖中找出對應的壽命線域。如圖所示。

圖 6 t < 1.25 mm 碟簧的疲勞強度曲線圖

圖 7 1.25 mm ≤ t ≤ 6 mm 碟簧的疲勞強度曲線圖

圖8 6 mm < t ≤ 16 mm 碟簧的疲勞強度曲線圖

碟形彈簧尺寸極限偏差

一、厚度極限偏差

厚度極限偏差見表1。

表1 厚度極限偏差　　 單位為毫米

組別

t(t’)

極限偏差

1

0.2≤t≤0.6

+0.03

–0.06

0.6＜t＜1.25

+0.03

?0.09

2

1.25≤t≤3.8

+0.04

?0.12

3.8＜t≤6.0

+0.05

?0.15

3

6.0＜t≤14.0

±0.10

二、外徑、內徑的極限偏差

碟簧的外徑、內徑極限偏差按GB/T1800.4 標準要求，見表2。

碟簧的外徑、內徑極限偏差分為Ⅰ級和Ⅱ級。

表2 外徑、內徑極限偏差 單位為毫米

外徑或內徑

D

d

Ⅰ級（h12）

Ⅱ級（h13）

Ⅰ級（H12）

Ⅱ級（H13）

＞3～6

0

?0.12

0

?0.18

+0.12

0

+0.18

0

＞6～10

0

?0.15

0

?0.22

+0.15

0

+0.22

0

＞10～18

0

?0.18

0

?0.27

+0.18

0

+0.27

0

＞18～30

0

?0.21

0

?0.33

+0.21

0

+0.33

0

＞30～50

0

?0.25

0

?0.39

+0.25

0

+0.39

0

＞50～80

0

?0.3

0

?0.46

+0.3

0

+0.46

0

＞80～120

0

?0.35

0

?0.54

+0.35

0

+0.54

0

＞120～180

0

?0.4

0

?0.63

+0.4

0

+0.63

0

＞180～250

0

?0.46

0

?0.72

+0.46

0

+0.72

0

三、自由高度極限偏差

表3 單片碟簧的自由高度極限偏差 單位為毫米

組別

t(t’)

極限偏差

1

＜1.25

+0.10

?0.05

2

1.25≤t≤2

+0.15

?0.08

2＜t≤3

+0.20

?0.10

3＜t≤6

+0.30

?0.15

3

6＜t≤16

±0.30

四、碟簧負荷

碟簧的檢測負荷Ft，是在測試高度Ht=H0-0.75h0這一位置測得的。碟簧的負荷極限偏差見表5。如有其他特性要求或測試組合碟形彈簧，碟簧的負荷極限偏差應由供需雙方協議商定。

表5 碟簧負荷極限偏差

組別

t

mm

極限偏差（一級）

Ft（Ht=H0-0.75h0）

N

極限偏差（二級）

Ft（Ht=H0-0.75h0）

N

1

t＜1.25

+25%

?7.5%

+30%

-10%

2

1.25≤t≤3

+15%

?7.5%

+20%

?10%

3＜t≤6

+10%

?5%

+15%

-7.5%

3

6＜t≤16

±5%

±10%

碟簧尺寸、型號、設計值

一、A系列尺寸

碟形彈簧：D/t≈18，h0/t≈0.4，E=206000MPa，ν=0.3。

A系列尺寸參數見表1。

表1　A系列碟簧尺寸

組別

D

mm

d

mm

t或tfa

mm

h0

mm

H0

mm

Ft

N

Ht

mm

σⅡ

MPa

σOM

MPa

s≈0.75h0

s≈h0

1

8

4.2

0.4

0.2

0.6

210

0.45

1218

?1605c

10

5.2

0.5

0.25

0.75

325

0.56

1218

?1595

12.5

6.2

0.7

0.3

1

660

0.77

1382

?1666c

14

7.2

0.8

0.3

1.1

797

0.87

1308

?1551

16

8.2

0.9

0.35

1.25

1013

0.99

1301

?1555

18

9.2

1

0.4

1.4

1254

1.1

1295

?1558

20

10.2

1.1

0.45

1.55

1521

1.21

1290

?1560

2

22.5

11.2

1.25

0.5

1.75

1929

1.37

1296

?1534

25

12.2

1.5

0.55

2.05

2926

1.64

1419

?1622c

28

14.2

1.5

0.65

2.15

2841

1.66

1274

?1562

31.5

16.3

1.75

0.7

2.45

3871

1.92

1296

?1570

35.5

18.3

2

0.8

2.8

5187

2.2

1332

?1611c

40

20.4

2.25

0.9

3.15

6500

2.47

1328

?1595

45

22.4

2.5

1

3.5

7716

2.75

1296

?1534

50

25.4

3

1.1

4.1

11976

3.27

1418

?1659c

56

28.5

3

1.3

4.3

11388

3.32

1274

?1565

63

31

3.5

1.4

4.9

15025

3.85

1296

?1524

71

36

4

1.6

5.6

20535

4.4

1332

?1594

80

41

5

1.7

6.7

33559

5.42

1453

?1679c

90

46

5

2

7

31354

5.5

1295

?1558

100

51

6

2.2

8.2

48022

6.55

1418

?1663c

112

57

6

2.5

8.5

43707

6.62

1239

?1505

3

125

64

8(7.5)

2.6

10.6

85926

8.65

1326

?1708c

140

72

8(7.5)

3.2

11.2

85251

8.8

1284b

?1675c

160

82

10(9.4)

3.5

13.5

138331

10.87

1338

?1753c

180

92

10(9.4)

4

14

125417

11

1201b

?1576

200

102

12(11.25)

4.2

16.2

183020

13.05

1227

?1611d

225

112

12(11.25)

5

17

171016

13.25

1137c

?1489

250

127

14(13.1)

5.6

19.6

248828

15.4

1221c

?1596

a──t的值為標稱值。對于減薄型帶有支承面的碟簧，所需的彈簧負荷F通過減少單片碟簧的厚度得到（其中s≈0.75h0），然后給出值tf。在尺寸系列A和B的情況下，t'≈0.94×t，在尺寸系列C的情況下，t'≈0.96×t。

b──這個值是位置Ⅲ處的最大計算拉應力。

c──當σOM大于1600MPa時，應按GB/T 1972.1中8.2條規定，其σⅠ應小于3000MPa。

二、B系列尺寸

碟形彈簧：D/t≈28，h0/t≈0.75，E=206000MPa，ν=0.3。

B系列尺寸參數見表2。

表2　B系列碟簧尺寸

組別

D

mm

d

mm

t或tfa

mm

h0

mm

H0

mm

Ft

N

Ht

mm

σⅡ

MPa

σOM

MPa

s≈0.75h0

s≈h0

1

8

4.2

0.3

0.25

0.55

118

0.36

1312

?1505

10

5.2

0.4

0.3

0.7

209

0.47

1281

?1531

12.5

6.2

0.5

0.35

0.85

294

0.59

1114

?1388

14

7.2

0.5

0.4

0.9

279

0.6

1101

?1293

16

8.2

0.6

0.45

1.05

410

0.71

1109

?1333

18

9.2

0.7

0.5

1.2

566

0.82

1114

?1363

20

10.2

0.8

0.55

1.35

748

0.94

1118

?1386

22.5

11.2

0.8

0.65

1.45

707

0.96

1079

?1276

25

12.2

0.9

0.7

1.6

862

1.07

1023

?1238

28

14.2

1

0.8

1.8

1107

1.2

1086

?1282

2

31.5

16.3

1.25

0.9

2.15

1913

1.47

1187

?1442

35.5

18.3

1.25

1

2.25

1699

1.5

1073

?1258

40

20.4

1.5

1.15

2.65

2622

1.79

1136

?1359

45

22.4

1.75

1.3

3.05

3646

2.07

1144

?1396

50

25.4

2

1.4

3.4

4762

2.35

1140

?1408

56

28.5

2

1.6

3.6

4438

2.4

1092

?1284

63

31

2.5

1.75

4.25

7189

2.94

1088

?1360

71

36

2.5

2

4.5

6725

3

1055

?1246

80

41

3

2.3

5.3

10518

3.57

1142

?1363

90

46

3.5

2.5

6

14161

4.12

1114

?1363

100

51

3.5

2.8

6.3

13070

4.2

1049

?1235

112

57

4

3.2

7.2

17752

4.8

1090

?1284

125

64

5

3.5

8.5

29908

5.87

1149

?1415

140

72

5

4

9

27920

6

1101

?1293

160

82

6

4.5

10.5

41108

7.12

1109

?1333

180

92

6

5.1

11.1

37502

7.27

1035

?1192

3

200

102

8(7.5)

5.6

13.6

76378

9.4

1254

?1409

225

112

8(7.5)

6.5

14.5

70749

9.62

1176

?1267

250

127

10(9.4)

7

17

119050

11.75

1244

?1406

t的值為標稱值。對于減薄型帶有支承面的碟簧，所需的彈簧負荷F通過減少單片碟簧的厚度得到（其中s≈0.75h0），然后給出值tf。在尺寸系列A和B的情況下，t'≈0.94×t，在尺寸系列C的情況下，t'≈0.96×t。

三、C系列尺寸

碟形彈簧：D/t≈40，h0/t≈1.3，E=206000MPa，ν=0.3。

C系列尺寸參數見表3。

表3　C系列碟簧尺寸

組別

D

mm

d

mm

t或tfa

mm

h0

mm

H0

mm

Ft

N

Ht

mm

σⅡ

MPa

σOM

MPa

s≈0.75h0

s≈h0

1

8

4.2

0.2

0.25

0.45

38

0.26

1034

?1003

10

5.2

0.25

0.3

0.55

58

0.32

965

?957

12.5

6.2

0.35

0.45

0.8

151

0.46

1278

?1250

14

7.2

0.35

0.45

0.8

123

0.46

1055

?1018

16

8.2

0.4

0.5

0.9

154

0.52

1009

?-988

18

9.2

0.45

0.6

1.05

214

0.6

1106

?1052

20

10.2

0.5

0.65

1.15

254

0.66

1063

?1024

22.5

11.2

0.6

0.8

1.4

246

0.8

1227

?1178

25

12.2

0.7

0.9

1.6

600

0.92

1259

?1238

28

14.2

0.8

1

1.8

801

1.05

1304

?1282

31.5

16.3

0.8

1.05

1.85

687

1.06

1130

?1077

35.5

18.3

0.9

1.15

2.05

832

1.19

1078

?1042

40

20.4

1

1.3

2.3

1017

1.32

1063

?1024

2

45

22.4

1.25

1.6

2.85

1891

1.65

1253

?1227

50

25.4

1.25

1.6

2.85

1550

1.65

1035

?1006

56

28.5

1.5

1.95

3.45

2662

1.99

1218

?1174

63

31

1.8

2.36

4.15

4238

2.39

1351

?1315

71

36

2

2.6

4.6

5144

2.65

1342

?1295

80

41

2.25

2.95

5.2

6613

2.99

1370

?1311

90

46

2.5

3.2

5.7

7684

3.3

1286

?1246

100

51

2.7

3.5

6.2

8609

3.57

1235

?1191

112

57

3

3.9

6.9

10489

3.97

1218

?1174

125

64

3.5

4.5

8

15416

4.62

1318

?1273

140

72

3.8

4.9

8.7

17195

5.02

1249

?1203

160

82

4.3

5.6

9.9

21843

5.7

1238

?1189

180

92

4.8

6.2

11

26442

6.35

1201

?1159

200

102

5.5

7

12.5

36111

7.25

1247

?1213

3

225

112

6.5(6.2)

7.1

13.6

44580

8.27

1137

?1119

250

127

7(6.7)

7.8

14.8

50466

8.95

1116

?1086

t的值為標稱值。對于減薄型帶有支承面的碟簧，所需的彈簧負荷F通過減少單片碟簧的厚度得到（其中s≈0.75h0），然后給出值tf。在尺寸系列A和B的情況下，t'≈0.94×t，在尺寸系列C的情況下，t'≈0.96×t。

  • 友情鏈接：

    • Copyright ? 2022 銳爾立彈性技術有限公司 版權所有  蘇ICP備2022047751號
