外徑

D

  mm

內徑

d

中性徑

D0

厚度

t

有支承面碟簧減薄厚度

t′

單片碟簧的自由高度

H0

組合碟簧的自由高度

Hz

無支承面碟簧壓平時變形量的計算值 h0 = H0 - t

h0

有支承面碟簧壓平時變形量的計算值h0′ = H0 - t′

h0′

支承面寬度

b

單片碟簧壓平時的計算高度

Hc

組合碟簧壓平時的計算高度

Hzc

單片碟簧的負荷

F

   N

壓平時的碟簧的負荷的計算值

Fc

與變形量fz對應的組合碟簧負荷

Fz

考慮摩擦?xí)r疊合組合碟簧負荷

FR

對應于碟簧變形量f1 ，f2 ，f3 ，…… 的負荷

F1，F2 ，F3 ，……

單片碟簧在f = 0.75 h0 時的負荷

Ff  = 0.75 h0

與碟簧負荷F1，F2 ，F3 ，……對應的碟簧高度

F1，F2 ，F3 ，……

  mm

單片碟簧的變形量

f

對應于碟簧負荷F1，F2 ，F3 ，……的變形量

f1 ，f2 ，f3 ，……

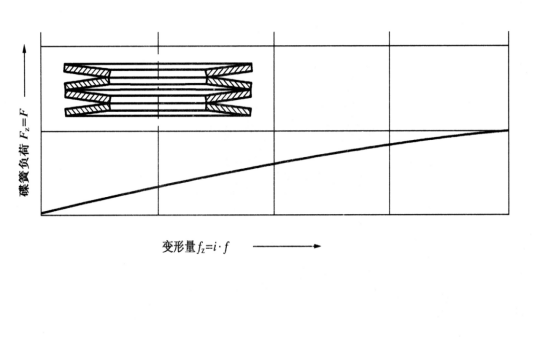

不考慮摩擦力時疊合組合碟簧或?qū)辖M合碟簧的變形量

fz

負荷降低值（松弛）

ΔF

N

高度減少值（蠕變）

ΔH

mm

對合組合碟簧中對合碟簧片數或疊合組合碟簧中疊合碟簧組數

i

疊合組合碟簧中碟簧片數

n

碟簧剛度

F′

N/mm

碟簧變形能

U

N·mm

組合碟簧變形能

UZ

直徑比C = D/d

C

碟簧疲勞破壞時負荷循環次數

N

摩擦系數

fM，fR

彈性模量

E

N/mm2

泊松比

μ

計算系數

K1，K2 ，K3 ，K4

 N/mm2

計算應力

σ

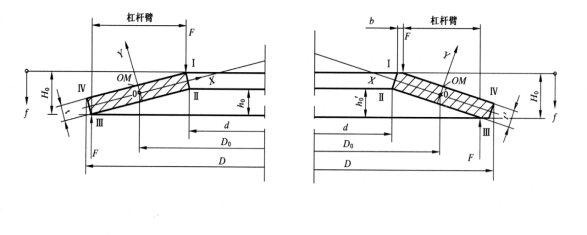

位置OM、Ⅰ、Ⅱ、Ⅲ、Ⅳ處（見圖1）的計算應力

σOM，σⅠ，σⅡ，σⅢ，σⅣ

kg

變負荷作用時計算上限應力

σmax

變負荷作用時計算下限應力

σmin

變負荷作用時對應于工作行程的計算應力幅

σa

疲勞強度上限應力

σr max

疲勞強度下限應力

σr min

疲勞強度應力幅

σra

質量

m

注：中性徑指碟簧截面翻轉點（中性點）所在圓直徑。 D0 =（D – d）/ ㏑（D/d）

kg
