（1）.碟簧的概述

   碟形彈簧因其外形猶如一只無底的金屬盤子似碗碟狀而得名，簡稱碟簧，又稱貝爾墊圈。它由外徑（D）、內徑、厚度、高度（Ho）四個參數組成，可以承受軸向載荷，常用金屬鋼帶、鋼板或鍛坯加工而成的彈性元件。
   碟形彈簧是法國人貝利維爾（J.Belleville）于是1866年發明的，當時主要是作為墊圈使用，并在美國及法國申請了專利，因此又被稱為貝氏彈簧（Belleville Spring）。我國的碟形彈簧的研究主要是在上世紀七十年代，八十年代后開始有企業生產碟簧，隨著我國改革開放，進口設備的引進，碟簧的使用越來越廣泛。

（2）.碟簧的原理

   碟簧是承受軸向載荷的錐形環狀碟片。一般情況下，盤片厚度恒定不變，載荷均勻分布在上表面內邊緣和下表面外邊緣。碟簧通常用彈簧鋼制成，可以承受靜態載荷，沖擊載荷或動態交變載荷，能夠滿足嚴格的疲勞壽命和加載損失的要求。

（3）.碟簧特征

1） 在負荷作用方向上尺寸較小，且能在很小變形時承受很大負荷，軸向的空間緊湊，具有較大變形能。

2） 具有變剛度特性，根據不同的h₀/t,可得到近似直線，漸減型、漸增型、零剛度乃至負剛度的特性。

3） 組合自由、方便，可以標準化生產，使用、維修、管理方便。

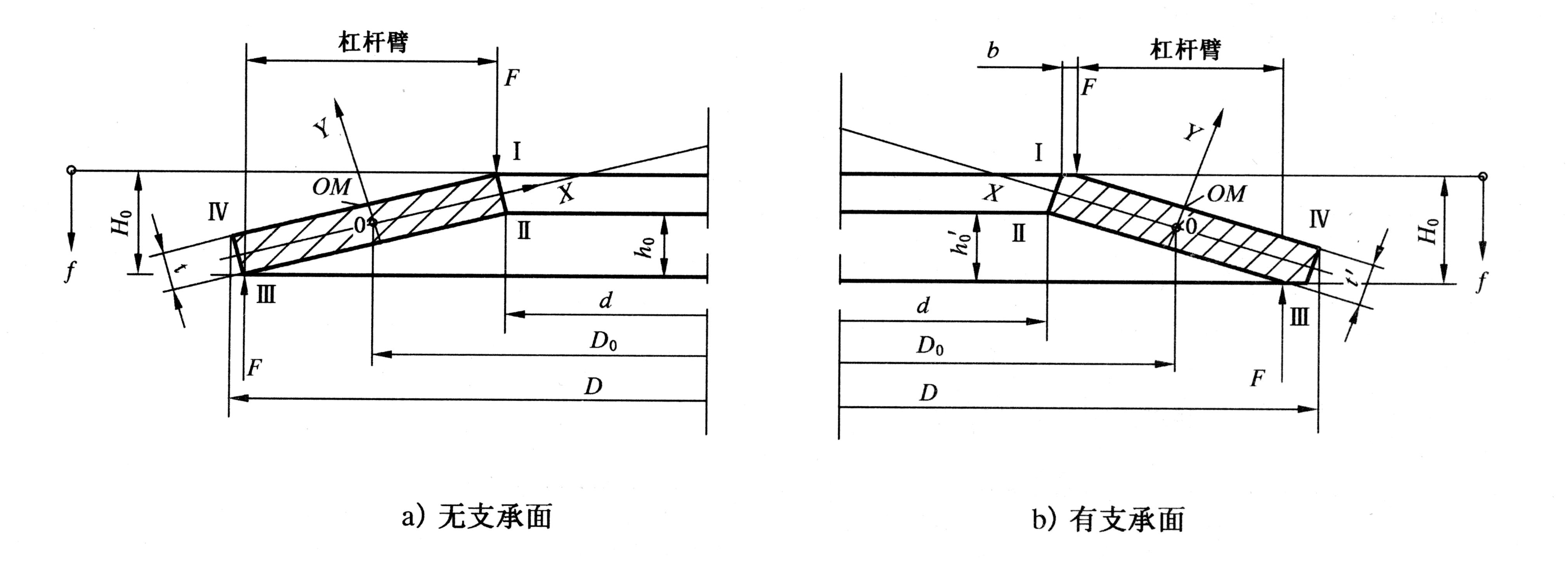

（4）.選碟簧的基本型式

   碟形彈簧分為無支承面和有支承面兩種型式。有支承面碟簧由于邊緣是圓角，而大大減少了在碟簧發揮作用過程中回彈時的摩擦力導致的張力損耗?？梢詥蝹€使用，也可對合組合、疊合組合或復合組合成碟簧組使用。承受靜負荷或變負荷。適用于安裝空間小，而且需要大負荷之重機械或者模具。目前歐美、日本等先進國家的工程師在機械元件上，已將碟形彈簧大量應用。除了安全性能考量，也取代原先傳統螺旋彈簧使用空間和負荷有限及壓縮行程過大等缺點，并提高機械之性能。

有支撐面可以使單片碟簧壓縮空間更大，彈簧質量更輕，節約了材料的基礎上實現了與不帶支撐面碟簧在75%相同位移時擁有相同載荷。由于支撐面原因，將受力點往里移動了，造成杠桿臂在縮短，在轉矩相同的情況下，載荷會增大，補償了由于厚度減少損失的載荷，達到了相同的現象。帶支撐面的碟簧除了輕量化與壓縮量增大，帶支撐面的碟簧在組合使用時更容易堆疊，不容易出現錯位。支撐面大小一般為外徑尺寸的1/150

（5）.碟簧的技術要求

1） 材料在GB/T1972-2005標準中推薦使用60Si2MnA或50CrVA材料，也可以選用不銹鋼、耐熱鋼或其他銅合金、鈦合金、鎳基、鈷基合金等。

2） 尺寸與形位的極限偏差：

我國標準將碟簧的尺寸、負荷精度分為一級和二級精度。尺寸包括直徑（內、外徑）、厚度、自由高度。

3） 形位極限偏差：我國標準沒有，但德國DIN2093有要求，如同心度，D≤50為2.1T11  ;D〉50時，為2.1T12。國標只有表面粗糙度，這些具體數據都在GB/T1972-2005

    中載明。

4） 表面處理、熱處理、強壓處理都有明確要求。表面不論是氧化、磷化都不允許有對使用有害的毛刺、裂紋和傷痕缺陷。需淬、回火處理的，淬火次數不得超過兩次，硬度在42HRC~52HRC中間，單邊脫碳層深度對1類碟簧不應超過其厚度的5%，2、3類碟簧不應超過其厚度的3%（最大不超過0.15mm）.

5） 強壓處理是必須的工序。處理方法是用≮2F_f=0.75h0的負荷壓縮彈簧，持續時間≮12h，或短時壓縮，壓縮次數≮5次。

6） 特殊表面防腐處理以及強化處理特殊技術要求（如疲勞、松弛、蠕變等）均由雙方協議規定，不作為國家標準硬性規定。

（6）碟簧常用材料有：

1、彈簧鋼：65Mn、T7A、T8A、T9A、T10A、60Si2MnA、50CrVA、70Si2CVA、30W4Cr2VA；

2、不銹鋼：馬氏體不銹鋼：3Cr13；奧氏體不銹鋼：301、302、316；國產牌號為：12Cr17Ni7、12Cr18Ni9、06Cr19Ni10、0Cr17Ni12Mo2；沉淀硬化型不銹鋼：630、631、632；國產牌號為：05Cr17Ni4Cu4Nb、07Cr17Ni7Al、07Cr15Ni17Mo2Al；

3.高彈性合金：3J21；

4.彈性元件用合金：3J1、3J53；

5.銅合金：硅青銅、錫青銅、鋁青銅、鈹青銅、鋁白銅、白銅、；

6.耐高溫彈性合金：

GH4169、Inconel 718即NiCr19Fe18Nb5Mo3TiB；

GH4145、Inconel ×750即NiCr15Fe7NbTi2Al；

GH4090，即Nimonic90；

7.鈷基合金：HS25(L－605)；

8.鈮基合金：55NbTiAl；

9.金屬、陶瓷、記憶合金、聚氨酯、橡膠、塑料、 玻璃纖維、碳素纖維都可以制造碟形彈簧。

（7）.碟簧的類型

   一般分為普通的碟形彈簧，帶徑向溝槽的碟形彈簧，梯形截面碟形彈簧。
   碟形彈簧(碟簧)按其用途可分為防松碟簧、耐高溫碟簧、耐低溫碟簧、防腐蝕碟簧、高扭矩碟簧、超高扭矩碟簧、軸承預緊碟簧、閥門用碟簧等等

碟形彈簧選型要素：
尺寸：各產品具體尺寸要素在國內及國際標準中均有具體規定。主要尺寸有外徑D、內徑d、厚度t、自由高度H等。
溫度：碟簧根據工作特性及材質特征主要分四類溫度區間：常溫、150℃、300℃、600℃。
狀態：客戶設備的工作狀態如預緊行程、振動情況、脈沖壓頻次、頻譜、預緊力等因素。
介質：工作環境往往對碟簧的選擇有明確的要求，主要因素有：介質的腐蝕性、PH值等。
壓力：幾個點的載荷，及高頻次疲勞

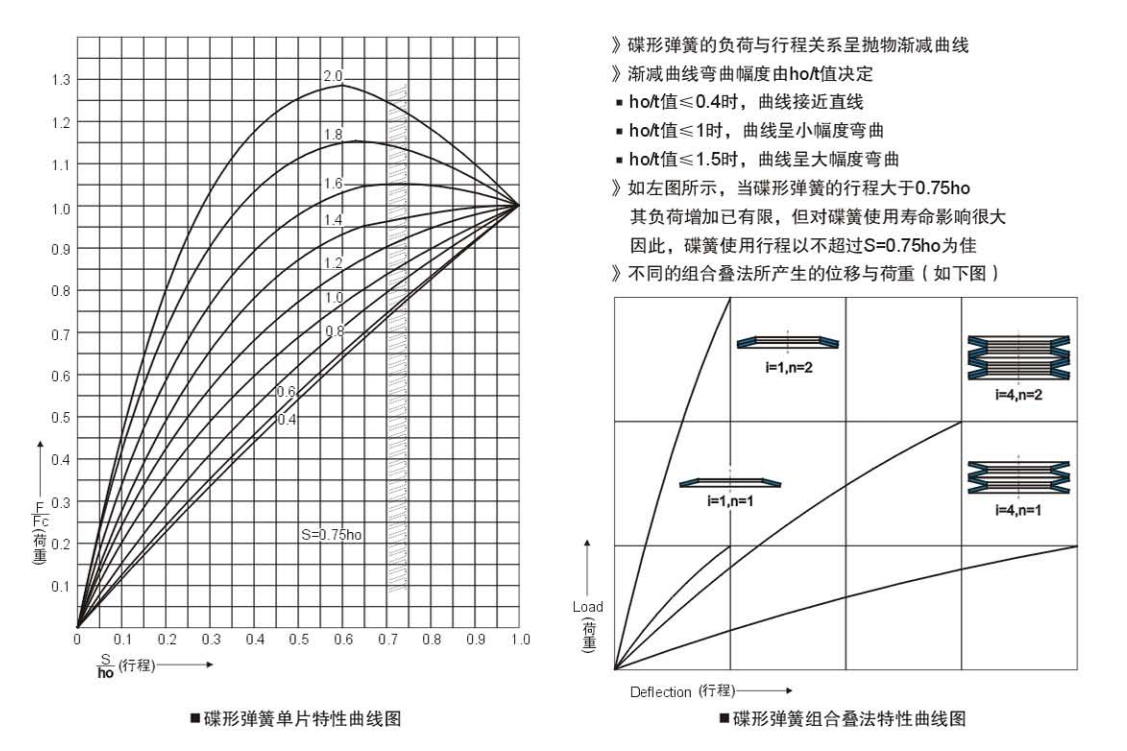

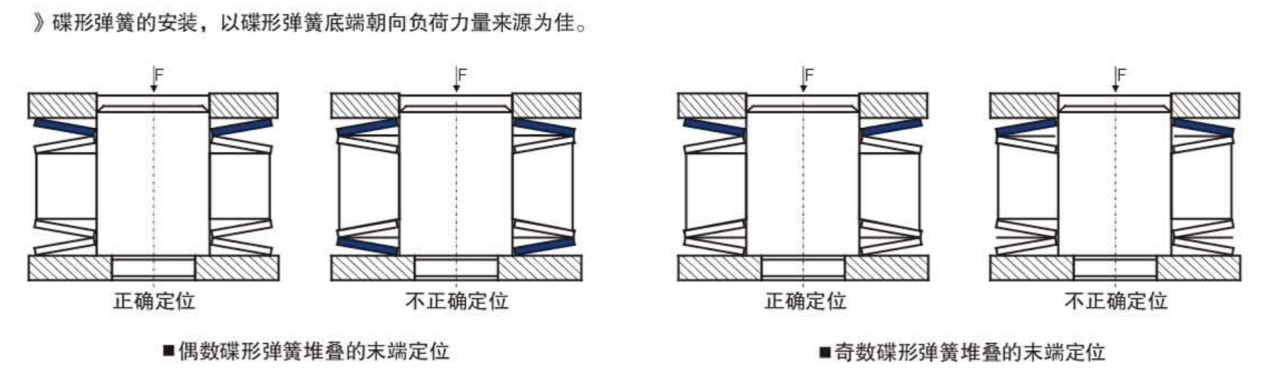

（8）碟簧的特性曲線及安裝方式

疊加組合時盡量減少所用簧片的數量。

疊加的簧片越多，彈性的摩擦損耗越大，簧片平面變形越大，推薦疊加長度L0≤3De,簧片間涂布潤滑劑（潤滑脂、二硫化鉬等）
