離合器 膜片彈簧 技術條件

1 范圍

本標準規定了膜片彈簧的結構型式、技術要求、試驗方法和檢驗規則等。

本標準適用于機械離合器膜片彈簧（以下簡稱膜片簧），緩沖器中的膜片簧參照使用。

2 規范性引用文件

下列文件對于本文件的應用是必不可少的。凡是注日期的引用文件，僅注日期的版本適用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改單）適用于本文件。

GB／T 224 鋼的脫碳層深度測定法

GB／T 230.1 金屬材料 洛氏硬度試驗 第1部分：試驗方法（A、B、C、D、E、F、G、H、K、N、T標尺）

GB／T 1222 彈簧鋼

GB/T 1800.2-2009 產品幾何技術規范（GPS） 極限與配合 第2部分：標準公差等級和孔、軸極限偏差表

GB／T 1972 碟形彈簧

GB／T 3279 彈簧鋼熱軋鋼板

YB／T 5058 彈簧鋼、工具鋼冷軋鋼帶

3 參數名稱、代號及單位

參數名稱、代號及單位見表1。

 表1 參數名稱、代號及單位

4 結構型式

4.1 膜片簧結構型式

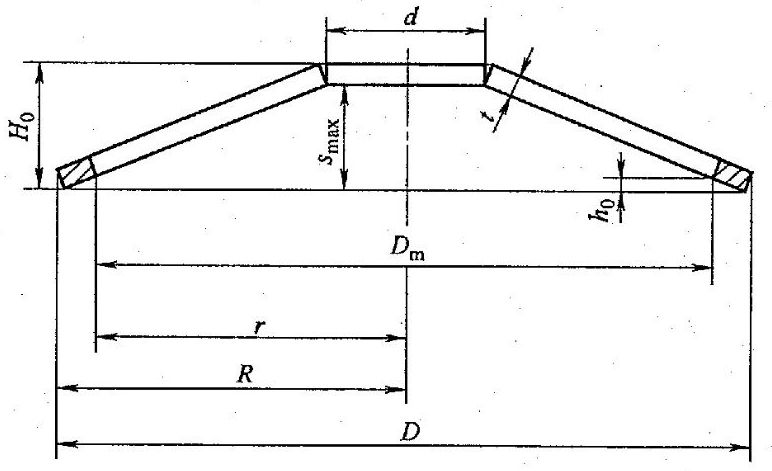

膜片簧結構型式如圖1所示。

圖1 膜片簧

4.2 膜片簧的窗孔形狀

膜片簧外圓部分是由封閉的圓錐體加扇形板條而形成的，此扇形板稱為分離指（又稱舌片）。

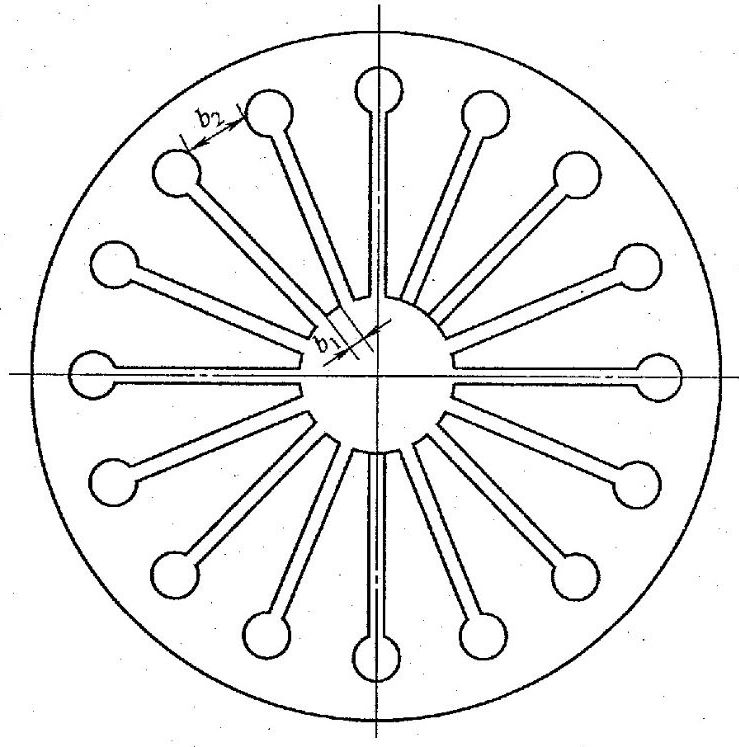

分離指上端部的窗孔有多種形狀，常見的如圖2所示。

                                             a）圓孔

b）長圓孔

                                               c）橢圓孔

                                                 d）矩形孔

                                                   e）梯形孔

圖2 膜片簧的窗孔形狀

5 計算

膜片簧設計計算參見附錄A。

6 技術要求

6.1 材料

6.1.1 材質

膜片簧材質一般用50CrVA或60Si2MnA，其化學成分及物理性能應符合GB／T 1222的規定；如采用其他材料，可由供需雙方商定。

6.1.2 要求

膜片簧選用的鋼帶應符合YB／T5058的規定，或符合GB／T 3279的規定。

6.1.3 驗收

材料應有材料制造商的質量保證書，并經復檢合格后方可使用。

6.2 尺寸的極限偏差

6.2.1 厚度

膜片簧的厚度t的極限偏差應符合表2的規定。有特殊要求時，厚度t的極限偏差由供需雙方商定。

表2 厚度t的極限偏差

單位為毫米

6.2.2 自由高度

膜片簧自由高度的極限偏差應符合表3的規定。在保證特性要求下，自由高度在制造中可做適當調整，但其公差值不變。

表3 自由高度的極限偏差

單位為毫米

6.2.3 直徑

膜片簧的內、外徑極限偏差按GB／T 1800.2-2009中的H13和h13級的規定。

6.3 平面度

膜片簧的封閉部分底面平面度公差應為0.25mm，非接觸面圓弧長不應大于圓周長的1／3。

6.4 同軸度

膜片簧的同軸度公差應符合表4的規定。

表4 同軸度公差

單位為毫米

6.5 負荷特性極限偏差

根據用戶需求對膜片簧工作區的特性進行要求，但工作點的負荷偏差在-10％～20％范圍內。

6.6 熱處理

膜片簧必須進行淬火、回火處理，淬火次數不得超過兩次。

6.7 硬度

回火后的膜片簧的封閉部分硬度值應在71.5HRA～76.8 HRA范圍內選取，單片膜片簧的硬度值允差在±2HRA范圍內。

對分離指端頭部分（最大?70mm）上表面的硬度值要求在79HRA以上的，其深度應大于0.5mm，分離指端頭與封閉部分允許有硬度過渡區，但過渡區內最低硬度不應小于68.9HRA。

6.8 脫碳層深度

經過熱處理的膜片簧，其單面脫碳層深度不應大于其厚度的1％，最大不應大于0.05mm。

6.9 強壓處理

膜片簧應進行強壓處理，處理方法為：用不小于兩倍的s＝0.75h。時的負荷壓縮膜片簧，持續時間不少于12h，或短時壓縮，壓縮次數應不少于5次。

6.10 表面質量

膜片簧表面不應有毛刺、裂紋及對使用有害的缺陷。

6.11 表面防腐處理

膜片簧一般在噴丸清理后浸防銹油，也可根據用戶要求進行氧化、磷化、電泳等處理。膜片簧不宜進行電鍍處理。

6.12 疲勞壽命

當有疲勞壽命要求時，疲勞壽命次數可由供需雙方商定。

7 試驗方法

7.1 尺寸及形位誤差

7.1.1 厚度

膜片簧的厚度用千分尺在膜片簧內、外徑處沿圓周不同位置上至少測量3點，取最大值。

7.1.2 直徑

膜片簧的直徑用分度值小于或等于0.02mm的游標卡尺測量，在沿圓周不同位置上至少測量3點，外徑取最大值，內徑取最小值。

7.1.3 自由高度

膜片簧的自由高度應在二級精度平板上用分度值小于或等于0.02mm的深度游標卡尺測量，在沿圓周不同位置上至少測量3點，取最大值。

7.1.4 平面度

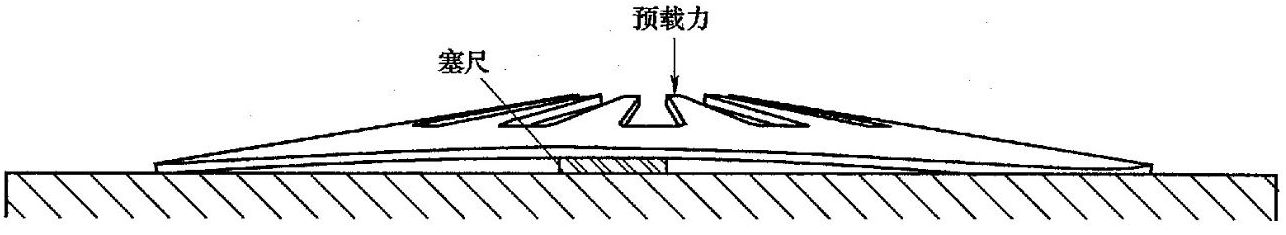

將膜片簧放在二級精度平板上，用塞尺測量在2％的s＝0.75ho時的負荷下膜片簧平面間隙，取其最大的間隙值。最大負荷不應超過300N，如圖3所示。

圖3 平面度示意圖

7.1.5 同軸度

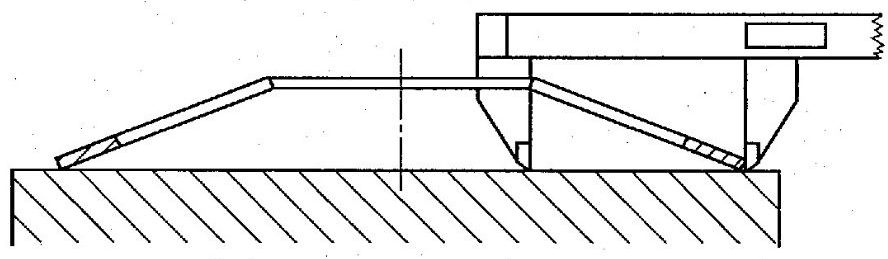

將膜片簧放在二級精度平板上，用分度值小于或等于0.02mm的游標卡尺測量其膜片簧寬度，如圖4所示。在不同位置至少測量三處，計算測量最大值與理論值的差值，其差值即為同軸度誤差。

同軸度誤差也可由供需雙方商定采用專用工裝測量。

圖4 同軸度誤差測量

7.2 負荷特性

膜片簧的負荷在精度不低于1％的試驗機上進行檢測，加載到用戶所需的變形量時，測其負荷，試驗時要用潤滑劑，測量膜片簧負荷特性的上、下兩端壓板硬度必須在52HRC以上，表面粗糙度Rz小于1.6μm。

7.3 硬度

膜片簧的硬度試驗按GB／T 230.1的規定。試驗壓痕應在膜片簧的外徑與窗口之間，每件打4點，第1點不考慮，取后3點的平均值。分離指硬度應在指尖下方2mm～10mm范圍內進行測試（見本標準圖5）；方法同上。

圖5 硬度測量位置圖

7.4 脫碳

膜片簧的脫碳層測量按GB／T 224的規定進行。

7.5 永久變形

用不小于2倍的s1＝0.75h。時的負荷連續壓平膜片簧3次，測量第2次和第3次壓縮后的自由高度，其差值即為永久變形量。永久變形測量后膜片簧的自由高度極限偏差應符合表3的規定。

7.6 表面質量

膜片簧的表面質量可用5倍～10倍放大鏡，目測檢查。7.7 表面防腐處理

膜片簧表面防腐處理的檢驗根據選定防腐方法由供需雙方協商進行。

7.8 疲勞壽命

單片膜片簧在疲勞試驗機上用等幅正弦波負荷進行試驗。試驗前必須加預壓，其變形量s≥（0.15～0.2）Ho，載荷及試驗次數應由供需雙方商定。

8 檢驗規則

按GB／T 1972的規定。

9 標志、包裝、運輸和貯存

9.1 清理

膜片簧在包裝前應清理干凈。

9.2 包裝

膜片簧根據用戶需求可用紙箱、木箱包裝或集裝箱運輸，并應包裝可靠。

9.2.1 合格證

包裝箱內應附有產品合格證，合格證宜包括以下內容：

a）制造商名稱；

b）產品名稱、型號、規格；

c）產品執行標準編號；

d）制造日期或生產批號；

e）檢驗日期、檢驗人員；

f）技術檢驗部門簽章。

9.2.2 標注

包裝箱外部宜有以下標注：

a）制造商名稱、商標及地址；

b）產品名稱、型號、規格或批號、零件號；

c）數量；

d）毛重；

e）收貨單位及地址；

f）裝箱日期。

9.3 貯存

產品應貯存在通風和干燥的倉庫內，在正常保管情況下，自發出之日起12個月內不銹蝕。

9.4 其他

對標志、包裝、運輸和貯存有特殊要求的，應由供需雙方商定
