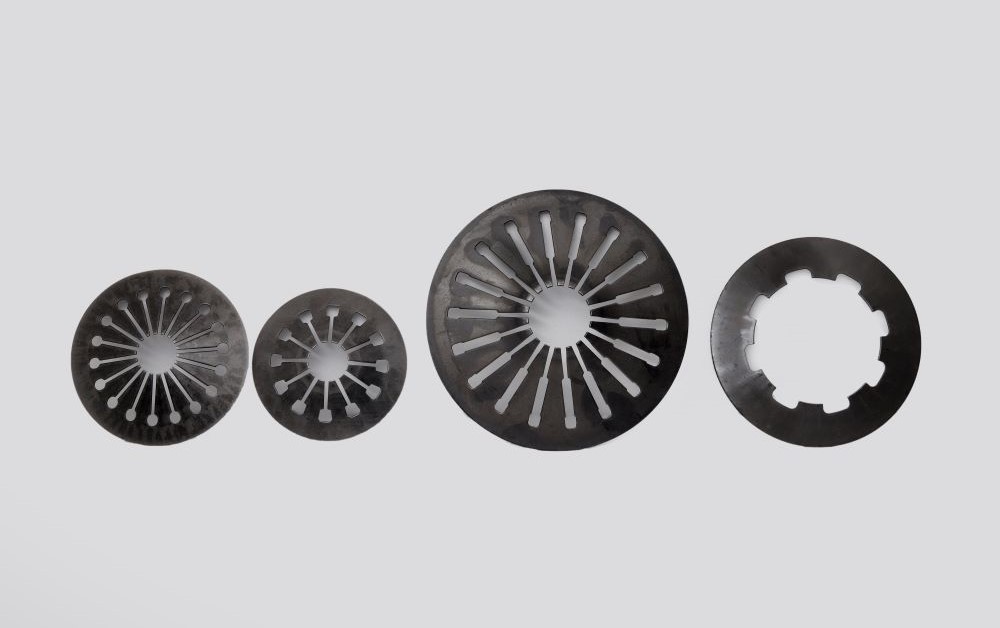

機械膜片彈簧、開槽碟簧是碟形彈簧派生出的一種帶分離指的碟形彈簧，一般厚度較薄、外徑較大，D/t在40以上，熱處理后極易變形， 因此其制造工藝有所特殊，圖1為其工藝流程。

1、材料校平：由于原材料為鋼帶，多以盤狀進貨，為使其平整，一般都用滾輪軋平，現在市場上有專門軋平機供應。

2、沖外徑、落料，此工藝同Ⅰ、Ⅱ組普通碟簧。

3、沖工藝孔、窗口小孔及槽，此工藝亦同Ⅰ、Ⅱ組普通碟簧。

4、沖內徑，此工序一定在上述工序后進行，這兩道工序不能用反，因為先沖出內徑 后，分離指端會分層斷裂。

5、壓窗孔圓緣，又稱壓R：對開槽的窗口小孔需要壓圓緣，以防止應力集中，在槽 根處產生早期斷裂。壓R模具較為簡單，圖二，下?？妆却翱谏源螅夏Ｊ菐уF度的硬質合金模頭，可在沖床上進行。

對碟簧毛坯只需要在下表面壓R 一是取消撕裂紋，二是形成有效壓應力，以提高膜片簧使用壽命。

6、成型淬火：這道工序同Ⅲ組普通碟形彈簧，即用成型淬火機床進行形變熱處理，但更先進的工藝是用內水冷模具形變淬火，最厚處可達4-5ｍｍ。這樣的工藝可以減少形變，減少污染，節約資源，壓淬時間可在1分鐘上下調整，以保證淬透。

7、回火：回火在井式回火爐內進行，對于大外徑易翹曲變形的機械膜片簧可使用回火夾具；如用網帶回火爐則可提高生產效率，回火一般可以空冷，但不能堆冷，避免產生第二類回火脆性。

8、噴丸：只需對內錐面單面噴丸，另一面可用噴砂清理氧化皮。對汽車離合器用的機械膜片簧則可以制作專用夾具，在專用噴丸機內進行，以提高內錐面殘余壓應力，提高使用壽命。粒丸一般選用φ0.4-φ0.6ｍｍ 的鋼絲切丸。

9、強壓：對于一般機械膜片簧（含開槽形碟簧）強壓壓平即可，但對于汽車離合器專用的機械膜片彈簧則需根據工況條件用專用壓具壓至反向，方能保證其質量。如果強壓后分離指端部高度有些不一致，可以進行人工調整，以保證各分離指在同一水平面上。

10、負荷檢查：機械膜片彈簧負荷檢查同普通碟形彈簧，在碟形彈簧測力機上進測試 出正反方向上的特性曲線。

11、表面處理：機械膜片彈簧表面處理多用氧化和磷化工藝進行，但汽車離合器專用 膜片彈簧在光飾、烘干以后，只需噴敷防銹油即可，也有些采用浸涂掛干的工藝。
