1 彈簧振動試驗

為了使碟形彈簧滿足各種各樣的性能，而且長時間使用也應具有耐久性，因此，碟形彈簧不僅對靜態性能進行檢測，對于彈簧的動態性能也應進行檢測。在此以汽車用彈簧為例簡述動態試驗。

汽車懸架彈簧不僅承受汽車本身的載荷，而且承受由于路況的沖擊、振動和驅動系統的高頻振動等動載荷。因此，會產生噪聲、彈簧的高頻振動、乘車的不舒適等一系列的問題。為了弄清楚這些問題，有必要對彈簧的性能做評價試驗，通常按照實車進行動態特性試驗。此種試驗，由于有的是彈簧制造廠完成，有的是車輛生產廠完成，也有兩者共同完成，因此，沒有明確統一的試驗方法。特別是模擬實車工況，試驗方法則依據各生產廠家實際工況而定。此處僅對實際工況進行簡述。

動態特性試驗是指給彈簧施加階梯振動、正弦波振動、隨機振動，或者模擬實際車輛振動工況，對彈簧的負荷、動作進行檢測的試驗。與彈簧靜態試驗相比，彈簧動態試驗在試驗設施、輔具的剛性，檢測設備的響應上要求更高。此外，由于各種工況下將產生大量的數據，因此，需要具備一整套高速采集數據、分析數據的系統。隨著汽車對彈簧的要求越來越嚴格，彈簧動態特性將顯得越來越重要。

下面列舉按照實際工況通常進行的動態特性試驗項目：

1）動態軌跡曲線和共振曲線試驗；

2）螺旋彈簧的共振試驗；

3）噪聲試驗。

2 彈簧的沖擊試驗

一些工程機械、運輸車輛的緩沖器及槍炮的復進器等所用彈簧在其工作過程中經常要承受沖擊載荷。承受沖擊載荷的彈簧，變形速度很快，例如有些高速槍炮的復進器彈簧的變形速度有的可以高達20m／s。在這種高速度的變形下，彈簧的變形及應力分布是很不均勻的，尤其是當彈簧的變形速度高于應力在彈簧中允許的傳遞速度時，造成應力集中，產生彈簧永久變形，甚至斷裂破損。因此對于這些彈簧要作沖擊試驗。

彈簧的沖擊試驗一方面是檢驗彈簧承受沖擊載荷的性能，另方面也可以穩定彈簧尺寸，提高彈簧承載能力，并淘汰次品。通常總是對一批彈簧作抽樣試驗，重要的可以全部檢驗。

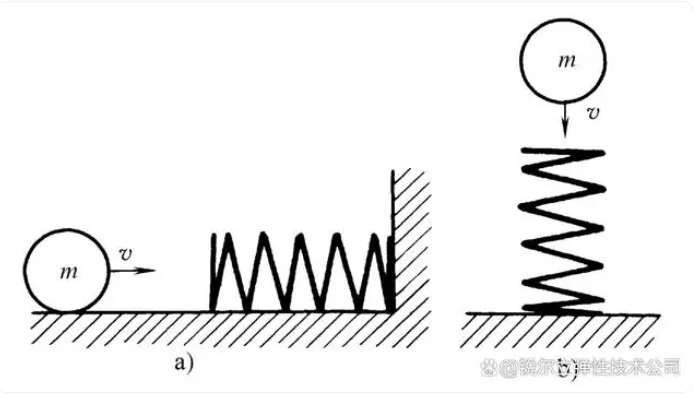

沖擊試驗可以采用兩種形式（圖1），一種是水平方向沖擊（圖1a），另一種是垂直方向沖擊（圖1b）。水平方向沖擊試驗可以在擺錘式?jīng)_擊試驗機上進行，垂直方向沖擊試驗可以在落錘試驗機上進行。

要求在沖擊試驗機上作沖擊試驗的彈簧，應在圖樣上具體規定落錘的高度和質量，以及彈簧每端沖擊的次數。若是落錘的能量大于彈簧能吸收的能量時，為了防止彈簧被擊壞，必須安裝限位裝置。

沖擊試驗后，應檢查彈簧自由高度下沉量，一般不得超過落錘前自由高度的3％，落錘試驗后，不應再進行其他處理。
