彈簧的表面處理工藝有多種，常見的有發(fā)藍(lán)處理、磷化處理、電鍍處理、達(dá)克羅處理等。

那么在眾多彈簧表面處理工藝中，哪種防腐蝕性能最強(qiáng)呢？

答案應(yīng)該是達(dá)克羅處理工藝。

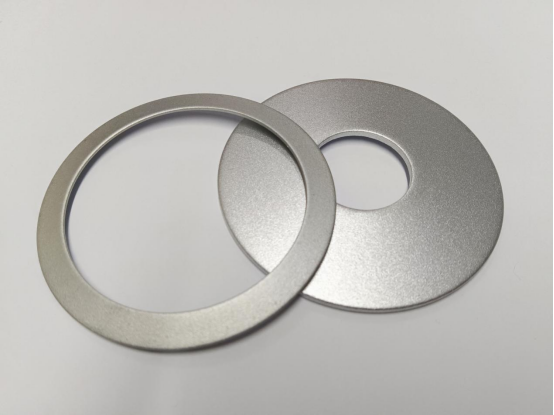

從原理上看，達(dá)克羅處理是采用以鋅粉、鋁粉、鉻酸和去離子水為主要成分的新型防腐涂料，通過全閉路循環(huán)涂覆烘烤，在彈簧表面形成薄薄的涂層。這一獨特的成膜過程使得涂層具備特殊的結(jié)構(gòu)和性能。

在耐蝕性方面，其防銹效果是傳統(tǒng)電鍍鋅、熱鍍鋅或涂料涂覆法的 7-10 倍以上。相關(guān)測試顯示，經(jīng)達(dá)克羅處理的彈簧耐鹽霧試驗可達(dá) 1200h 以上仍未出現(xiàn)紅銹。這主要是因為達(dá)克羅涂層中片狀的鋅、鋁粉相互疊加，形成了多層屏蔽結(jié)構(gòu)，能夠有效阻擋腐蝕介質(zhì)與彈簧基體的接觸，極大地延緩了腐蝕的發(fā)生。

達(dá)克羅處理還具有其他優(yōu)勢來輔助提升整體防護(hù)效果。比如它無氫脆性，處理工藝決定了達(dá)克羅沒有氫脆現(xiàn)象，適合受力件的涂覆，對于彈簧這種經(jīng)常承受應(yīng)力的零件非常適用，避免了因氫脆導(dǎo)致的早期失效，從側(cè)面保障了彈簧在復(fù)雜工況下的防腐蝕可靠性 。它的涂層與金屬基體有良好的結(jié)合力，而且與其他附加涂層有強(qiáng)烈的粘著性，處理后的零件易于噴涂著色 ，如果后續(xù)再進(jìn)行其他防護(hù)處理，達(dá)克羅涂層能為其提供良好的基礎(chǔ)，進(jìn)一步增強(qiáng)防護(hù)。它還具有良好的滲透性，可以進(jìn)入工件的深孔、狹縫等部位形成涂層，解決了傳統(tǒng)電鍍工藝在復(fù)雜形狀零件上的防腐難題，使得彈簧各個部位都能得到有效防護(hù) 。

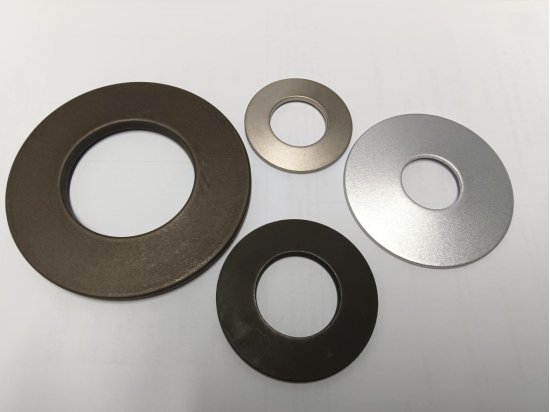

相比之下，其他常見表面處理工藝在防腐蝕性能上存在一定差距。

發(fā)藍(lán)處理是在含有氧化劑（如亞硝酸鈉等）的苛性鈉溶液中，使彈簧表面鐵生成磁性氧化鐵（Fe?O?）氧化膜 。該氧化膜有一定潤滑性且生產(chǎn)效率高、無氫脆現(xiàn)象，但耐蝕性有限，抗腐蝕性能和耐磨性能比其他化學(xué)膜低，在惡劣的腐蝕環(huán)境中，氧化膜可能無法提供足夠的保護(hù)，在空氣中的防護(hù)時間相對較短，一般只能保持3個月左右 。

磷化處理是使彈簧在含有錳、鐵、鋅的磷酸鹽溶液中表面生成一層磷酸鹽或磷酸氫鹽的結(jié)晶膜層 。磷化膜雖能有效阻止金屬表面微電池的形成，提高耐蝕性，其抗蝕能力為氧化膜的2-10倍以上，但與達(dá)克羅相比仍有差距。并且磷化膜外觀較差，通常需要進(jìn)行后續(xù)的涂漆或著色處理，處理過程中還存在氫脆風(fēng)險，對工藝條件要求嚴(yán)格 。

金屬保護(hù)層中的電鍍工藝，如鍍鋅、鍍鎘、鍍銅、鍍鉻、鍍鎳、鍍錫、鍍銀等，鍍鋅層主要用于防止彈簧在潮濕或腐蝕性環(huán)境中生銹，但耐腐蝕性不如達(dá)克羅；鍍鎘層雖耐腐蝕性能較強(qiáng)，但因鎘的稀有性和毒性，使用受限；鍍鉻主要用于提高表面硬度和耐磨性及美觀度，防腐蝕性能在一些復(fù)雜環(huán)境下不及達(dá)克羅 。

非金屬保護(hù)層，如在彈簧表面浸涂或噴涂油漆、瀝青、塑料等，能提供較厚保護(hù)層和較好化學(xué)穩(wěn)定性，但在防腐蝕的長效性和對復(fù)雜環(huán)境的適應(yīng)性上，一般也不如達(dá)克羅處理 。

綜上所述，在常見的彈簧表面處理工藝中，達(dá)克羅處理在防腐蝕性方面表現(xiàn)最為突出。不過，每種表面處理工藝都有其適用場景，在實際選擇時，還需要綜合考慮彈簧的使用環(huán)境、成本、是否有后續(xù)加工等多方面因素 。
