我們在選用碟形彈簧尺寸時，經常會看到A、B、C這三種型號，那么，這三款型號到底有何不同呢？

其實，碟形彈簧的ABC系列主要區別在于?幾何參數和通用性?，其中A系列通用性最強，B系列次之，C系列更特殊，具體差異如下：?

一、核心參數對比

1.?A系列?

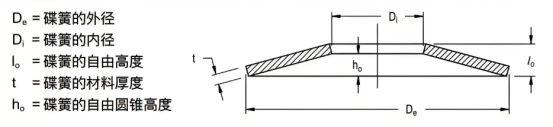

內錐高度與厚度比h0/t≈0.4，外徑與厚度比 De/t≈18

?承載能力中等?，適用于通用場景，如標準機械部件和常見載荷需求。

2.?B系列?

內錐高度與厚度比h0/t≈0.75，外徑與厚度比 De/t≈28

?承載能力高于A系列?，但變形量更大，適合需要較高變形能力的場合，如緩沖或吸振結構。

3.?C系列?

內錐高度與厚度比h0/t≈1.3，外徑與厚度比 De/t≈40

?承載能力最低但變形量最大?，適用于特殊場景，如需要大變形或低剛度的復雜載荷條件。

二、通用性與設計考量

?通用性排序?：A系列 > B系列 > C系列。

?國家標準與德標關系?：中國標準GB/T1972-2005僅涵蓋德標DIN2093的部分規格，若需更全參數需參考德標。

三、應用建議

?選型優先順序?：A系列為首選，若無法滿足需求再考慮B或C系列。

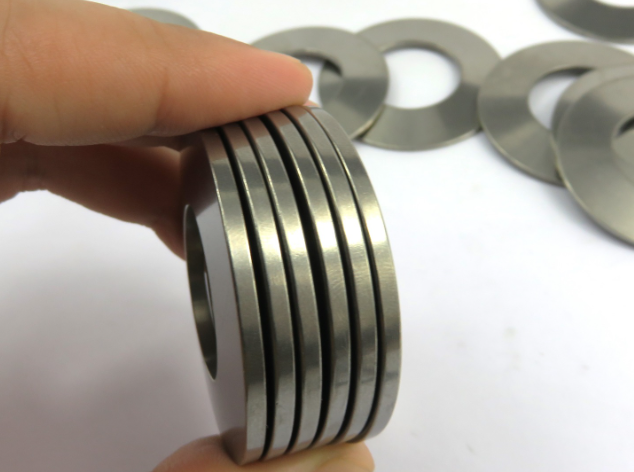

?組合使用?：通過疊合、對合等方式可靈活調整剛度和載荷。

總結來說，?選擇ABC系列需根據具體工況的承載能力、變形需求及通用性要求綜合判斷?，必要時可查閱GB/T1972-2023或DIN2093獲取更全面的技術參數。
