為確保斷路器在分合閘過程中的機械穩定性和長期可靠性，碟形彈簧在真空斷路器的絕緣拉桿結構中需要承擔著預緊、緩沖、防松和動態補償等功能：

1. 預緊作用（消除機械間隙）

問題背景：

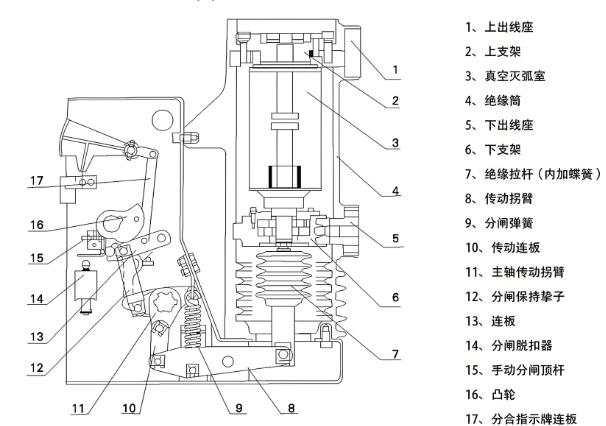

絕緣拉桿（通常由環氧樹脂或玻璃纖維增強塑料制成）連接操作機構與真空滅弧室的動觸頭。由于材料熱膨脹系數差異或長期振動，機械連接處可能出現松動，導致分合閘位置偏差。

解決方案：

在拉桿螺栓或連接銷處安裝1~2片碟簧，施加軸向預緊力（通常500~2000N）。

預緊力可補償制造公差，確保拉桿與機構間無游隙，避免分閘時因松動引發觸頭彈跳或合閘不到位。

典型應用：

中置式斷路器（如KYN28）：絕緣拉桿與操動機構連接處采用碟簧預緊，防止振動松脫。

2. 緩沖與沖擊吸收（保護絕緣件）

問題背景：
分閘瞬間，操作機構釋放巨大能量，絕緣拉桿承受瞬時沖擊力（可達數kN），脆性材料（如環氧樹脂）易產生微裂紋。

解決方案：

碟簧的非線性彈性特性可吸收沖擊能量，降低峰值應力。

分閘末期，碟簧壓縮變形緩沖機械碰撞，防止拉桿斷裂或絕緣性能下降。

典型設計：

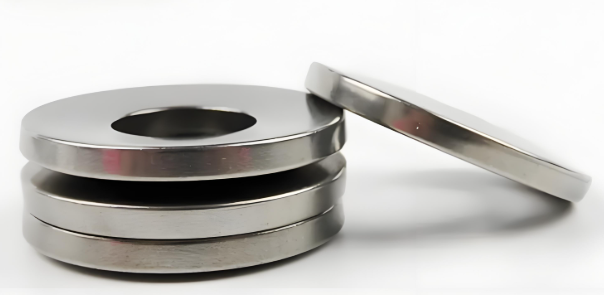

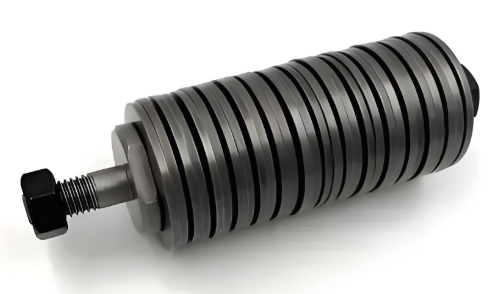

串聯碟簧組：增加緩沖行程（如3~5mm），匹配分閘超程需求。

3. 動態載荷補償（適應溫度變化）

問題背景：
環境溫度波動可能導致金屬部件（如拉桿連接件）與絕緣材料膨脹系數不匹配，產生附加應力。

解決方案：

碟簧的彈性可自適應微小的尺寸變化，避免拉桿因熱應力變形或密封失效。

在-30℃~80℃范圍內保持預緊力穩定（不銹鋼碟簧溫度系數低）。

4. 防松與抗振動（提升可靠性）

問題背景：
斷路器操作時的機械振動可能導致螺紋連接松動，傳統彈簧墊圈在長期動載荷下易失效。

碟簧優勢：

高剛性預緊力抑制螺紋松動（優于普通彈簧墊圈）。

通過法蘭壓緊結構（如拉桿端蓋+碟簧）實現自鎖，無需額外防松膠。

維護要點：

定期檢查碟簧自由高度（變形量＞5%需更換）。
