1設計與規劃性能需求分析

根據應用場景的需求，確定摩擦彈簧所需的性能指標，如承載能力、彈性系數、阻尼特性、工作行程等。這些指標將指導后續的材料選擇和工藝參數設定。

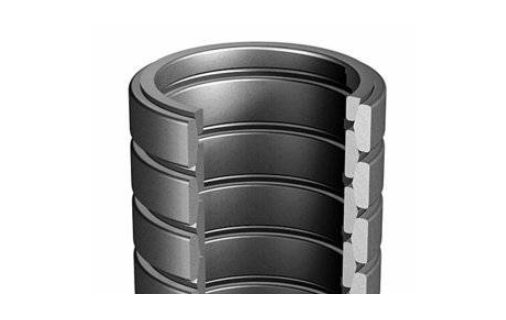

結構設計：設計摩擦彈簧的具體結構，包括內外環的尺寸、形狀、厚度，彈簧的圈數、高度等。同時，要考慮彈簧的裝配方式和與其他部件的配合尺寸。

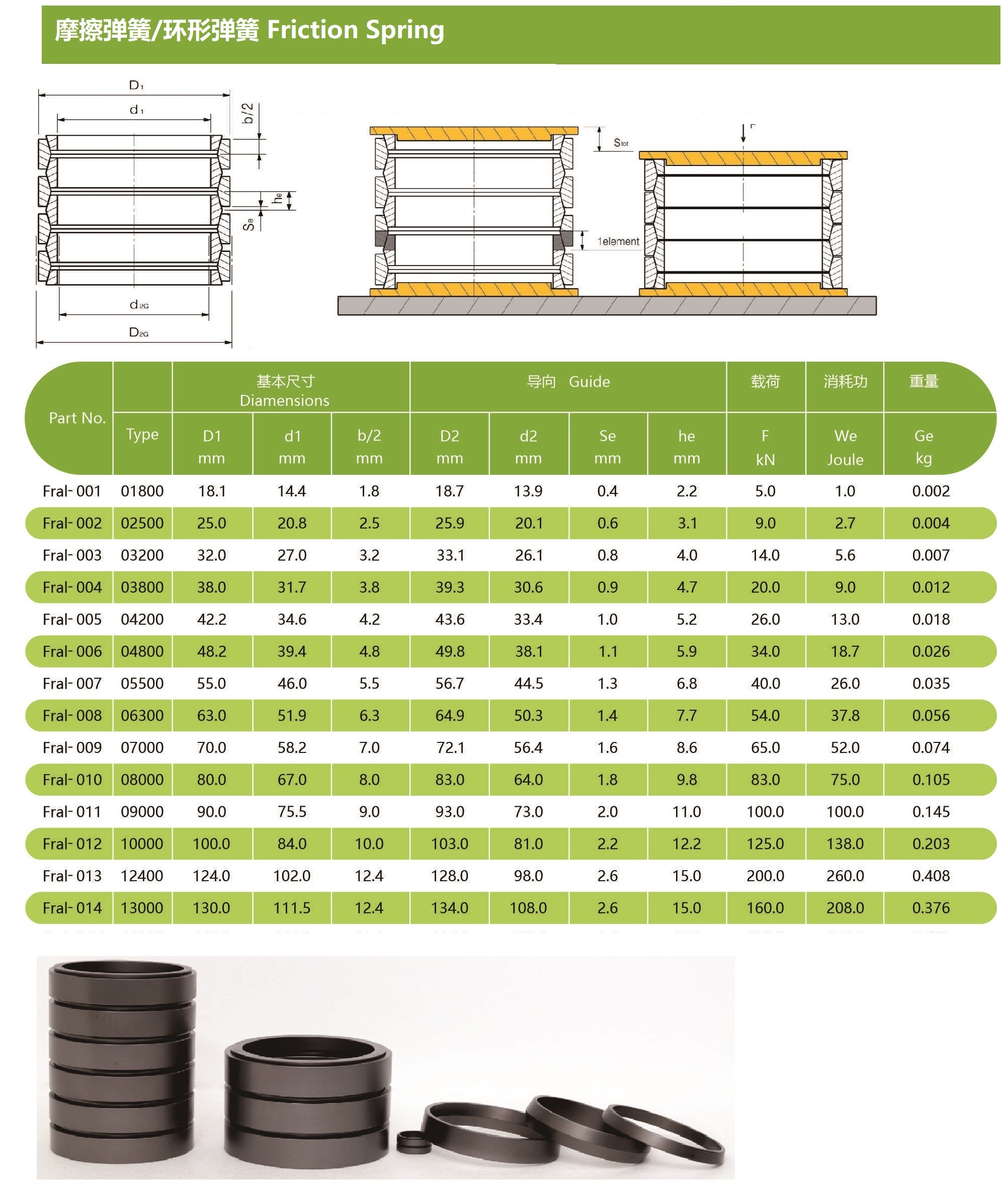

D1—彈簧的內徑 Ｄ2—彈簧的外徑H0—彈簧的自由高度δ0—彈簧外圓環之間的軸向間距

β—彈簧圓環的圓錐半角 δ—彈簧受載荷后外圓環的軸向間距 Ｈ—彈簧受載荷后的高度

2材料準備材料選擇

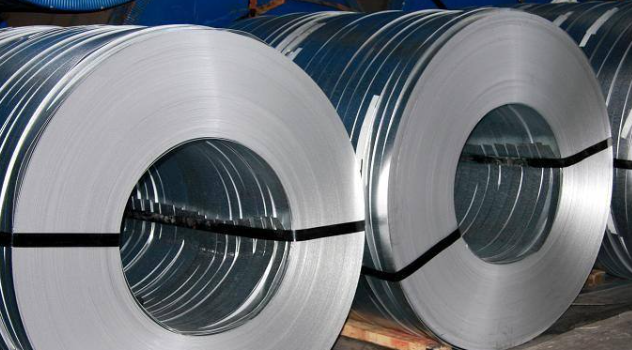

根據設計要求，選擇合適的材料。一般來說，摩擦彈簧常用的材料有彈簧鋼等，這些材料需要具有較高的彈性模量、良好的疲勞強度和合適的摩擦系數。

2.1材料檢驗

對采購的原材料進行嚴格的檢驗，確保其化學成分、物理性能等指標符合要求。例如，檢查材料的硬度、抗拉強度、韌性等，以及是否存在裂紋、夾雜物等缺陷。

2.2材料預處理

如果需要，對原材料進行預處理，如清洗、除銹、去油等，以保證材料表面的清潔度，提高后續加工過程中的結合力和質量。

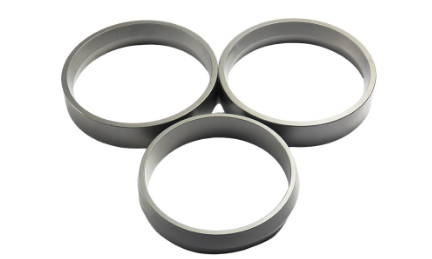

3機械加工內外環加工

使用高精度的加工設備，如數控機床等，對內外環進行加工。首先，將原材料切割成所需的尺寸，然后通過車削、銑削等工藝，加工出內外環的形狀和尺寸，保證其精度和表面質量。加工過程中，要嚴格控制尺寸公差和形位公差，確保內外環的配合精度。

4彈簧柱加工

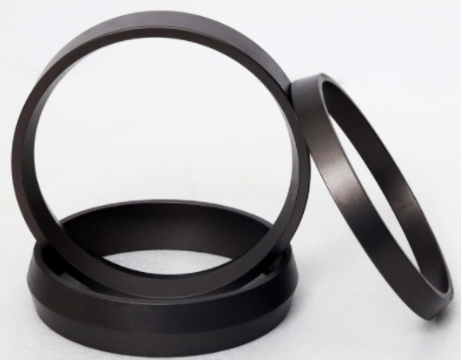

根據設計的彈簧圈數和高度，將加工好的內外環進行組裝，形成彈簧柱。組裝過程中，需要保證內外環之間的間隙均勻，并且要采取適當?shù)墓潭ù胧?，防止在后續加工過程中發生位移。

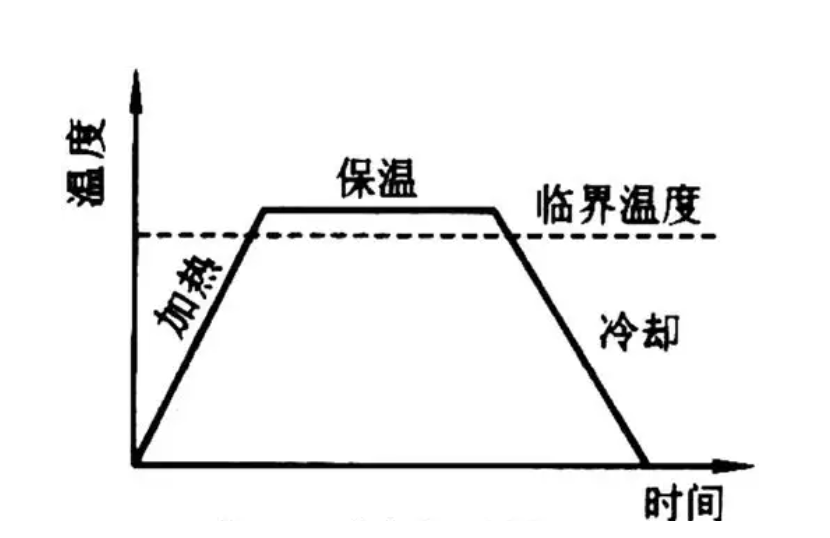

5熱處理

5.1淬火：

     對加工好的摩擦彈簧進行淬火處理，以提高其硬度和強度。淬火溫度、保溫時間和冷卻速度等工藝參數需要根據材料的特性和彈簧的具體要求進行精確控制。例如，對于某些彈簧鋼材料，淬火溫度可能在 800℃-1000℃之間，保溫時間根據彈簧的尺寸和形狀而定，冷卻速度則要盡可能快，以獲得良好的淬火效果。

環形彈簧常用彈簧鋼加熱和冷卻時的臨界點（單位：℃ ）

5.2回火：

     淬火后的摩擦彈簧需要進行回火處理，以消除淬火應力，提高其韌性和穩定性。回火溫度一般低于淬火溫度，保溫時間也相對較短。通過回火處理，可以使摩擦彈簧的性能更加穩定，延長其使用壽命。

6表面處理去毛刺：

     對摩擦彈簧的表面進行去毛刺處理，去除加工過程中產生的毛刺和尖銳邊緣，以免影響彈簧的裝配和使用性能?？梢圆捎脵C(jī)械打磨、化學腐蝕等方法去除毛刺。

7防腐處理：

根據使用環境的要求，對摩擦彈簧進行防腐處理。例如，在潮濕或腐蝕性環境中使用的彈簧，可以采用電鍍、噴涂等方法，在彈簧表面形成一層防腐涂層，保護彈簧不受腐蝕。

8質量檢測尺寸檢測：

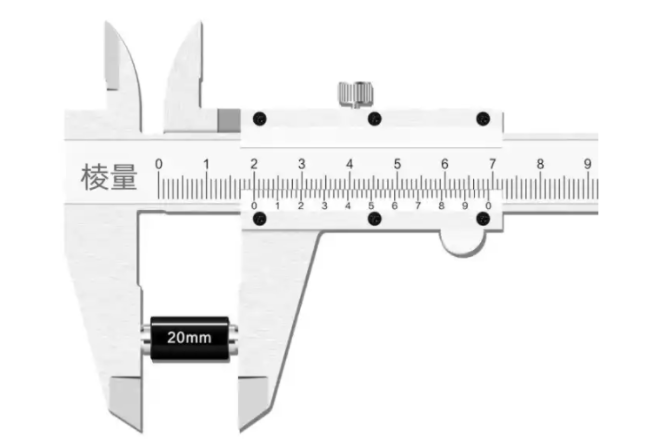

     使用量具，如卡尺、千分尺、三坐標測量?jī)x等，對摩擦彈簧的尺寸進行檢測，確保其尺寸符合設計要求。檢測的項目包括內外環的直徑、厚度、彈簧的圈數、高度、間隙等。

9性能測試：

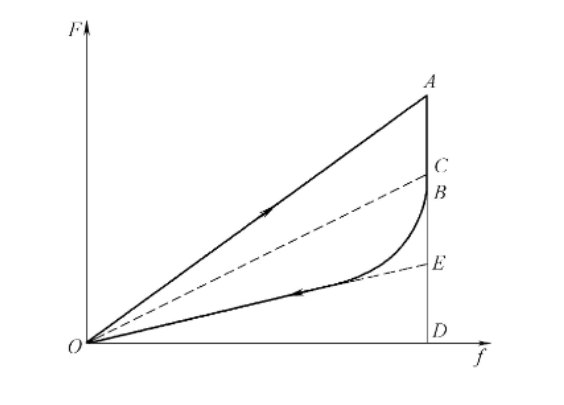

     對摩擦彈簧的性能進行測試，如承載能力、彈性系數、阻尼特性、疲勞壽命等?？梢圆捎脤?zhuān)用的測試設備，模擬實際的工作條件，對彈簧進行加載、卸載、振動等測試，以檢驗其性能是否滿足要求。

10包裝：

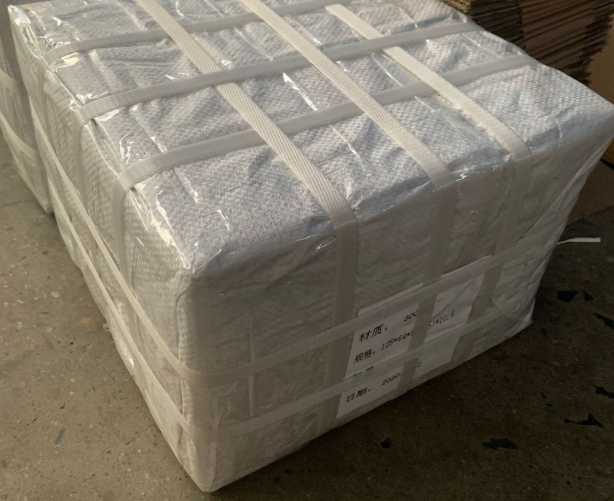

     對檢測合格的摩擦彈簧進行包裝，以保護彈簧在運輸和儲存過程中不受損壞。包裝材料可以選擇塑料薄膜、紙盒、木箱等，根據彈簧的尺寸和重量進行選擇。

11儲存：

     將包裝好的摩擦彈簧儲存在干燥、通風、無腐蝕性氣體的環境中，避免陽光直射和高溫環境。同時，要按照不同的規格和型號進行分類儲存，以便于管理和使用。
