1環形彈簧的結構

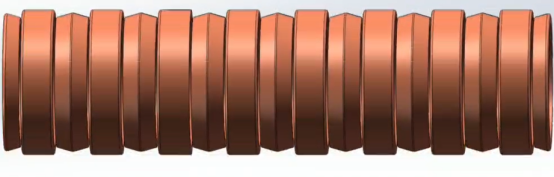

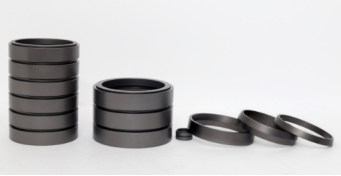

環形彈簧由帶有內錐面的外圓環和帶有外錐面的內圓環配合組成。內、外圓環的尺寸和對數根據承受載荷的大小和變形的要求來決定。

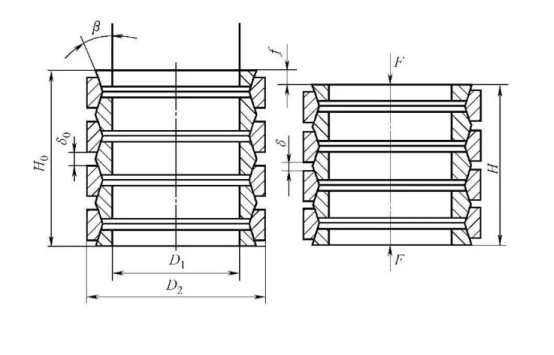

當軸向載荷F作用在圓環端面上時。在外圓環和內圓環接觸的圓錐面上，作用有法向壓力，使外圓環直徑擴大受拉伸作用，內圓環直徑縮小受壓縮作用。各圓環沿圓錐面相對運動而互相壓入，彈簧軸向尺寸縮短，即產生彈簧軸向變形f。

環形彈簧一般安裝在導向套筒或心軸上，由于受載后外圓環的外徑增大，內圓環的內徑縮小因此，外圓環與導向套筒、內圓環與心軸間均應留有適當?shù)拈g隙(一般約為直徑的 2%)。

2 環形彈簧特性

環形彈簧的特性由于外圓環和內圓環沿配合圓錐面相對滑動時，接觸表面具有很大的摩擦力。加載時，軸向力F由表面壓力和摩擦力平衡，因此，相當于減小了軸向載荷的作用，即增大了彈簧剛度。卸載時，摩擦力阻滯了彈簧彈性變形的恢復，因此，相當于減小了彈簧作用力。

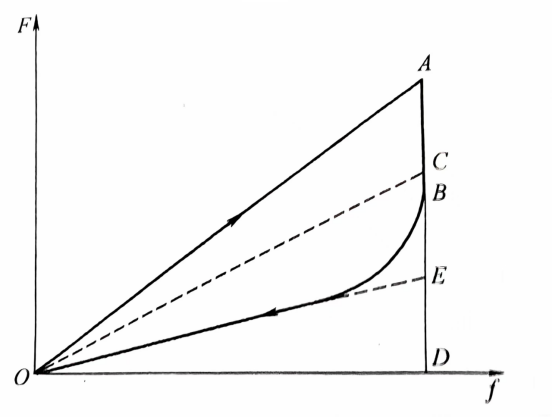

如下圖特性曲線所示，環形彈簧在一個加載和卸載循環中的特性曲線為0ABO，如果沒有摩擦力的作用則應為0C。卸載時，特性曲線由B點開始，而不是由E點，這是由于摩擦使彈簧彈性滯后引起的。

由特性曲線可以明顯看出，面積OABO部分即為在加載和卸載循環中，由摩擦力轉化為熱能所消耗的功其大小幾乎可達加載過程所作功(0ADO面積)的60%~70%。因此，環形彈簧的緩沖減振能力很高，單位體積材料的儲能能力比其他類型彈簧大。

3 環形彈簧的應用

環形彈簧常用在空間尺寸受限制而又要求強力緩沖的場合。

例如大型管道的吊架：

例如振動機械的支承：

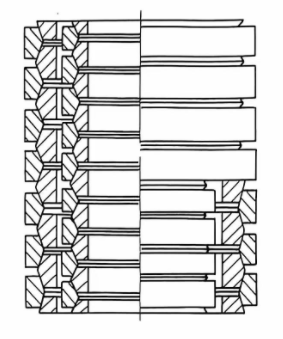

環形彈簧也可組成組合彈簧應用，即采用兩套不同直徑環形彈簧同心安裝：

環形彈簧由許多對內、外圓環組成，因此損壞或磨損后，只需更換個別圓環即可，修理較容易，也比較經濟。

為了防止環形彈簧圓錐表面間受擦傷和黏著，減少磨損、消除噪聲和冷卻其工作表面，應在接觸面間加人潤滑劑。常用的固體潤滑劑為石墨等，或采用潤滑脂。
